Referencje Kominy Przemysłowe

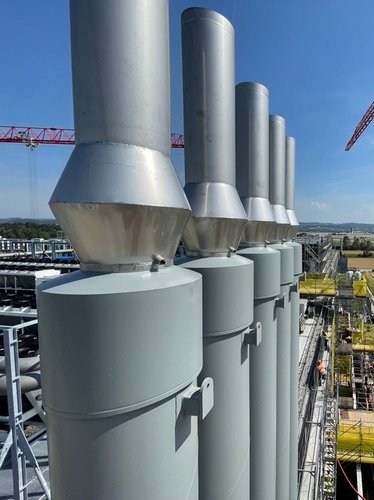

Info: w pierwszym projekcie zainstalowano już 10 modułów FSA, jakiś czas później pojawiło się kolejnych 5 FSA o niemal identycznej konstrukcji.

Oba FSA z okładzinami ze stali nierdzewnej

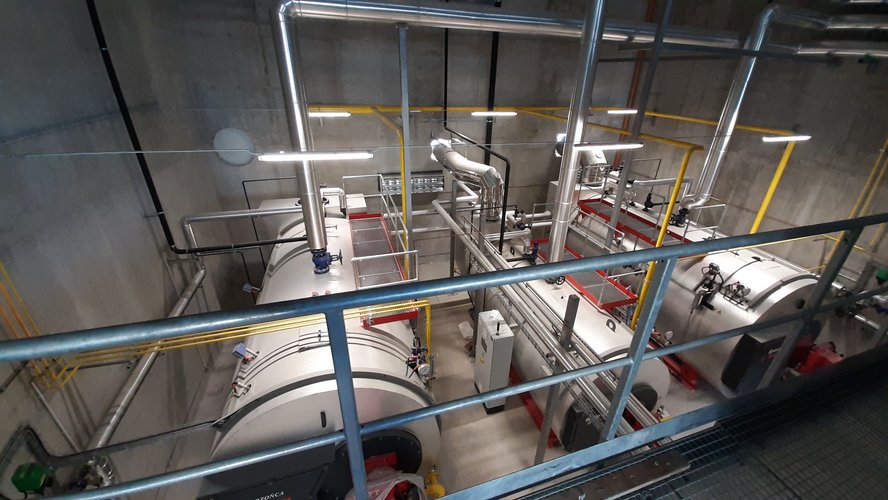

FSA-2 zostały podłączone do dwóch kotłów dwupłomienicowych (kotłów rezerwowych). Ponieważ oba palniki pracują równolegle, dla każdego z nich zainstalowano kanał spalinowy.

Linia spalania na kocioł: 31 120 kW
Temperatura spalin za ekonomizerem: 100°C
Przepływ na sucho: 30 344 Nm3/h

Specyfikacja: Spełniają poziom transmisji dźwięku 91 dB

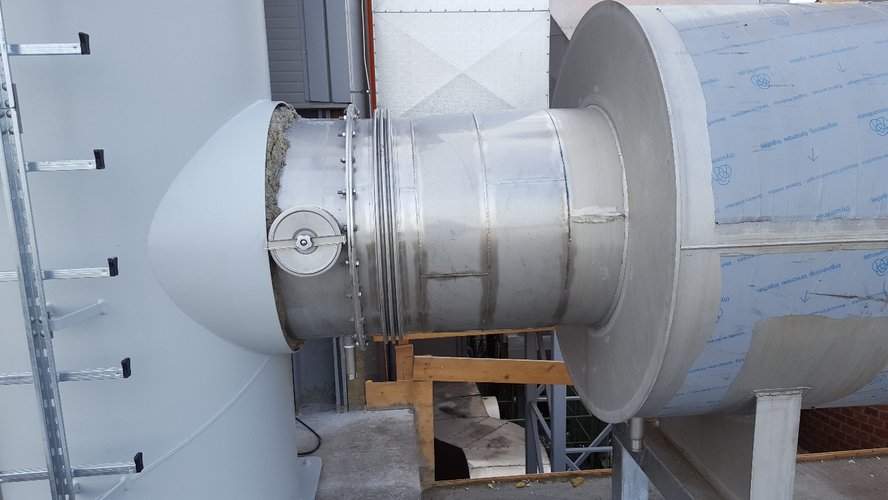

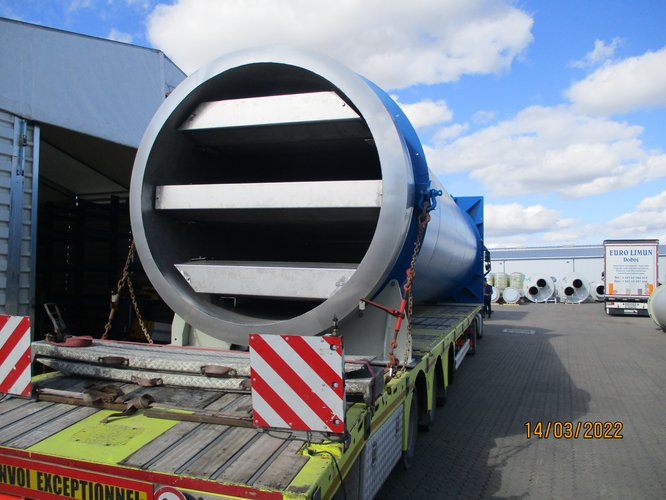

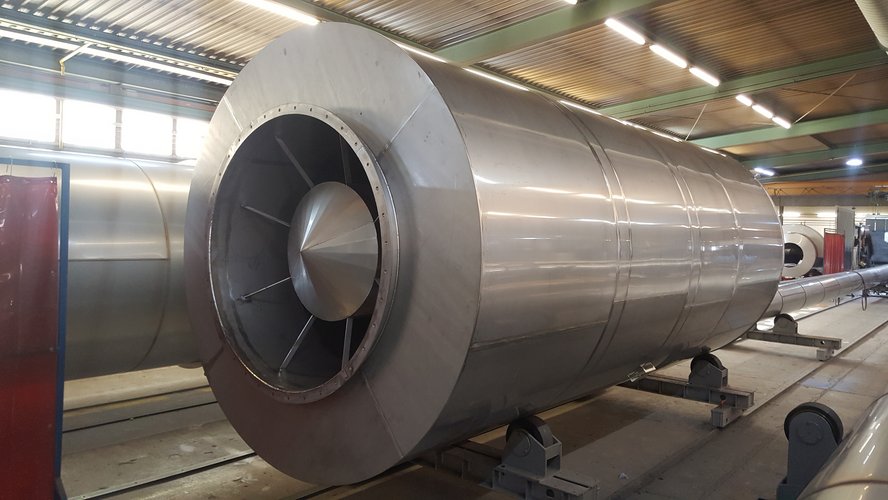

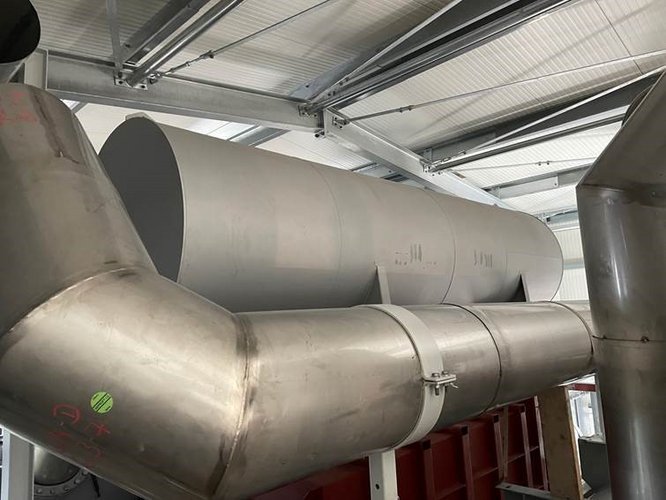

Rozwiązanie: Wykonane na zamówienie: Po jednym tłumiku pierwotnym (tłumiku rezonansowym) dla poziomego przewodu łączącego i po jednym tłumiku wtórnym dla pionowych rur wewnętrznych (zestaw rozdzielaczy absorpcyjnych składający się z 2 rozdzielaczy).

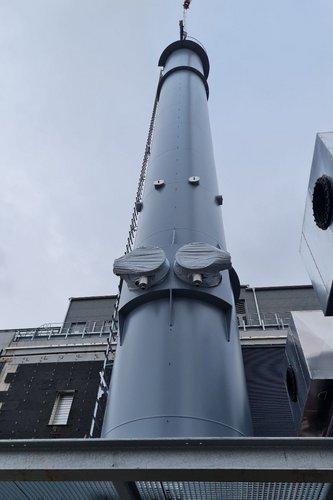

Obie dętki wyposażone są w 6 końcówek pomiarowych --> bardzo skomplikowane. Dostęp poprzez platformę pomiarową o szerokości roboczej 1250 mm

łączny tłumiki drgań KSD o klasie tłumienia do 35 dB

Specjalny tłumik AVD do biomasy o klasie tłumienia do 25 dB

Temperatura do 600°C

Maks. zakres ciśnienia 5000 Pa

Wyprodukowano według amerykańskich standardów

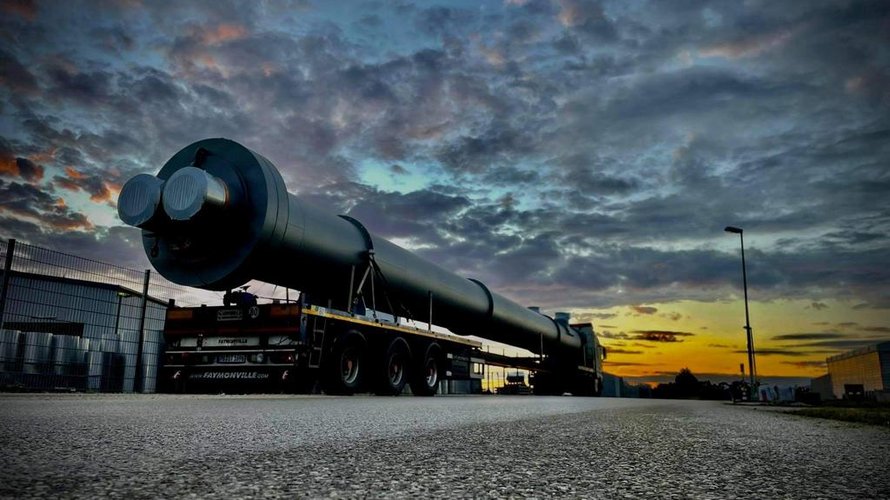

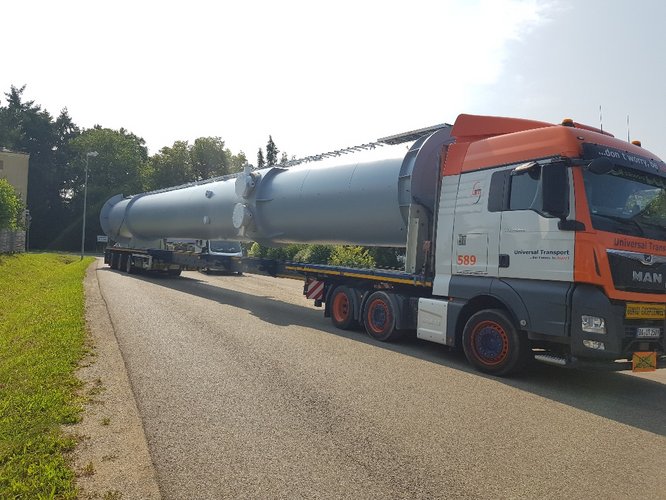

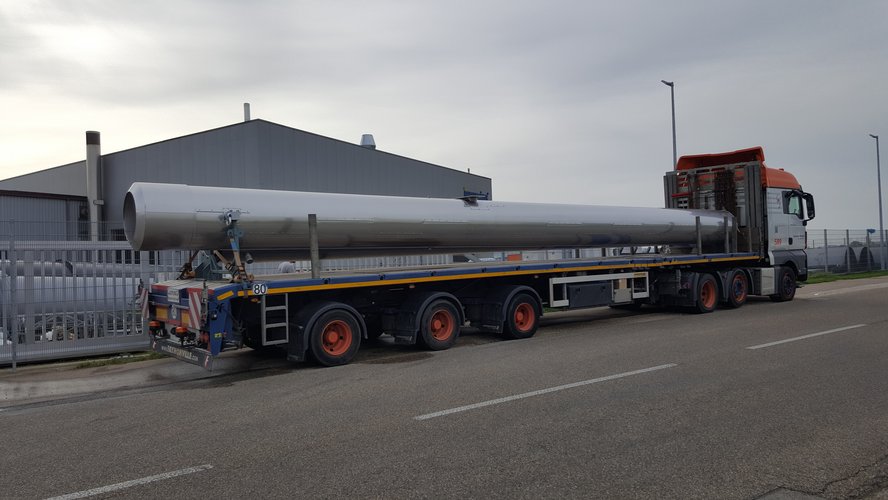

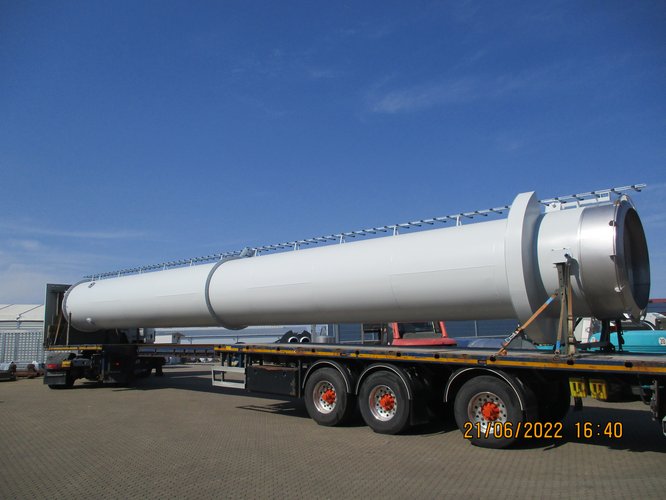

Możliwa dostawa tylko w 3 częściach

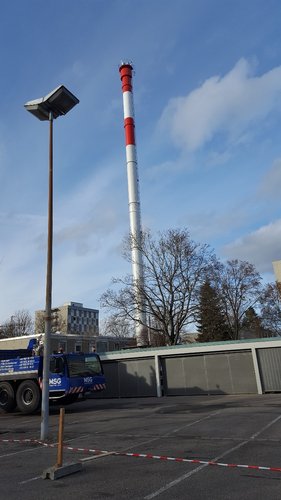

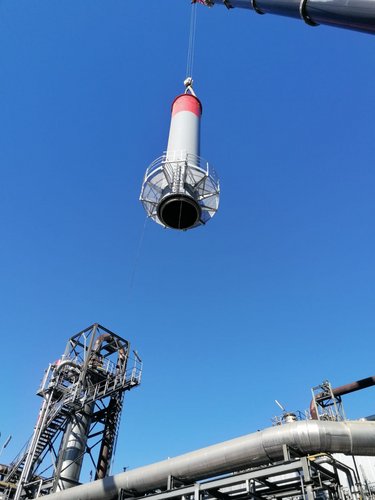

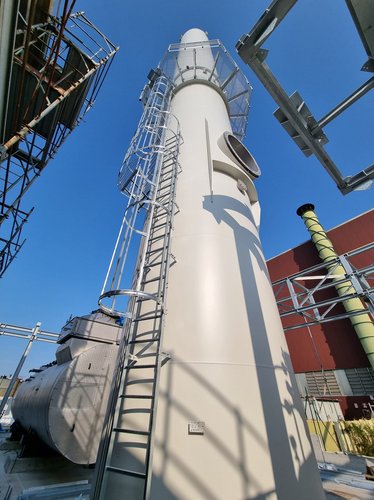

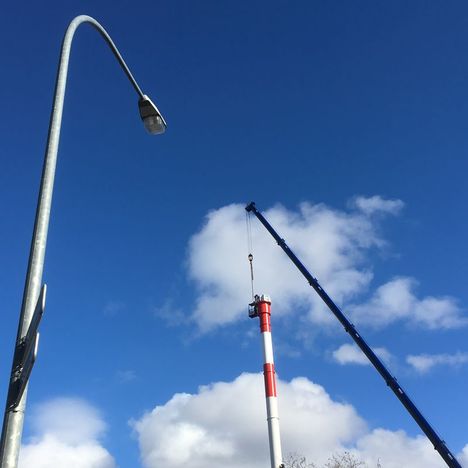

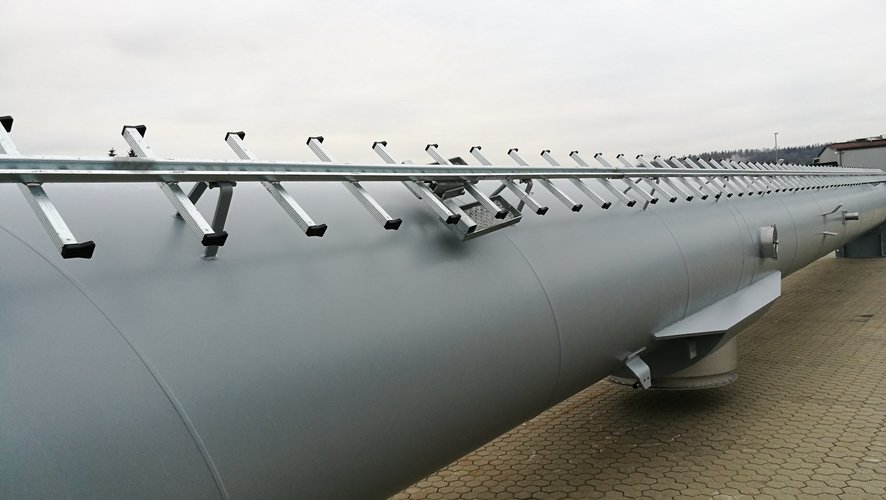

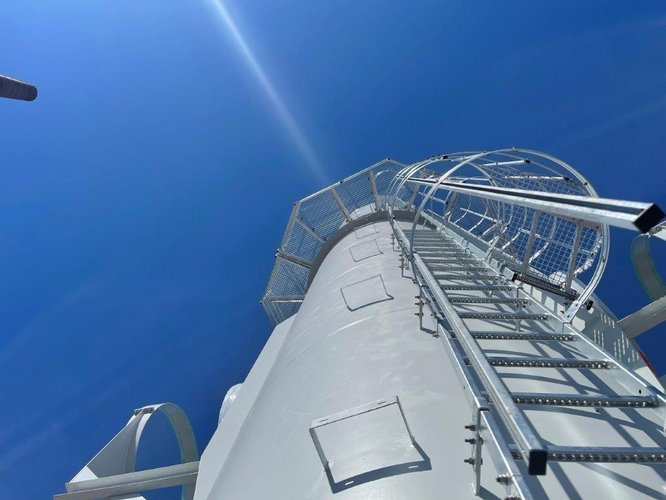

Ze światłami przeszkodowymi, drabiną i platformą

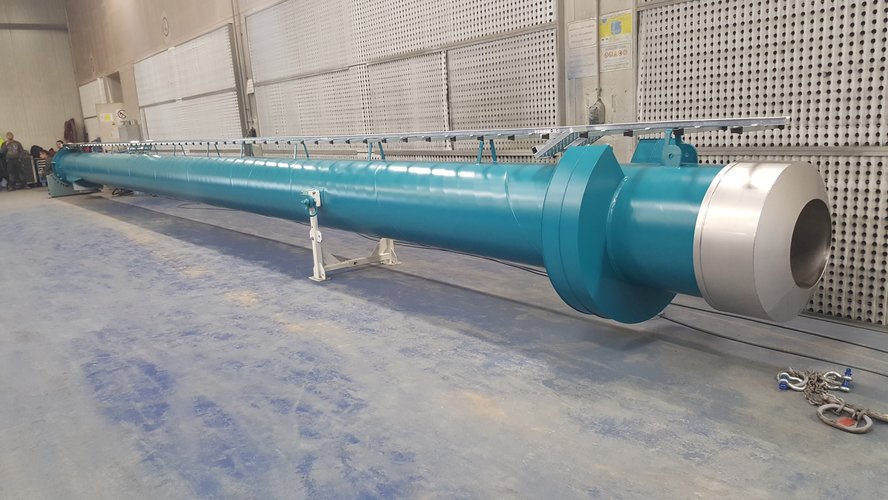

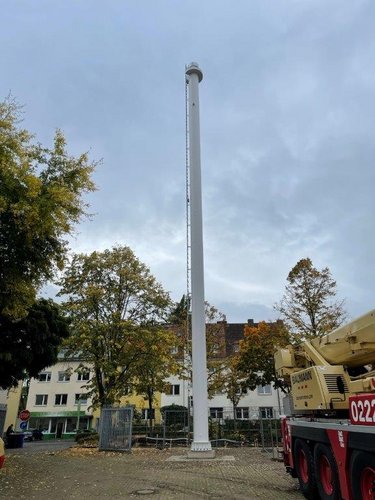

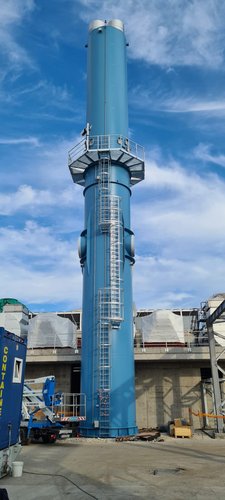

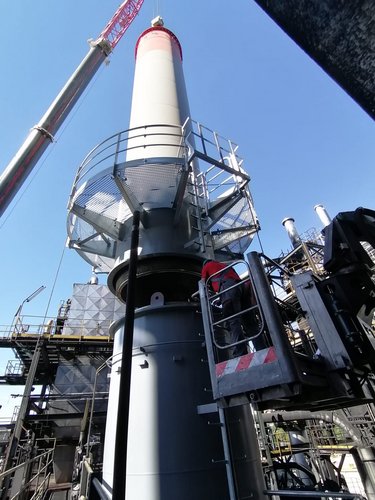

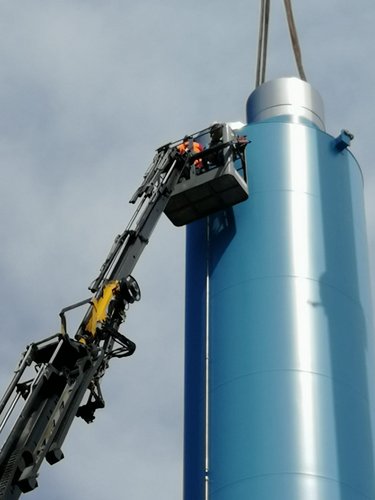

z platformą pomiarową i wylotową 360°, obrotowym wysięgnikiem i malowany w kolorze pastelowego błękitu

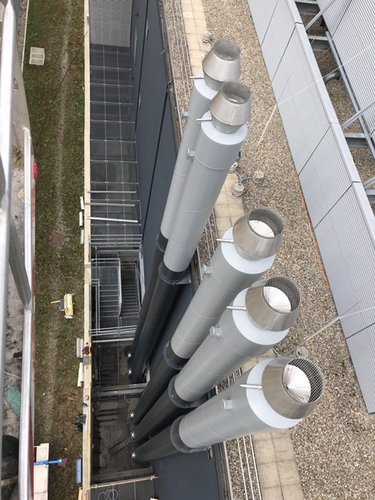

Pierwsza faza budowy: tutaj zainstalowano pierwszych 10 FSA dla generatorów awaryjnych. Jakiś czas później pojawiło się drugie zamówienie z kolejnymi 5 FSA.

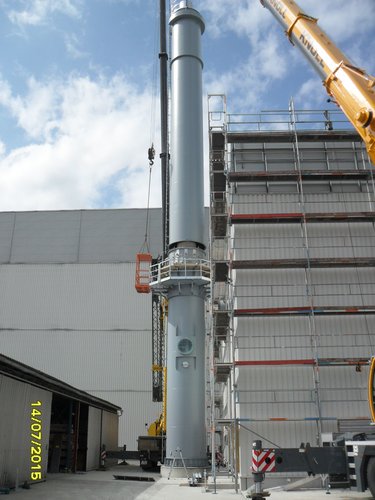

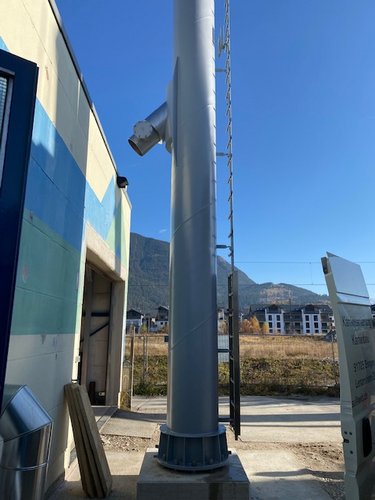

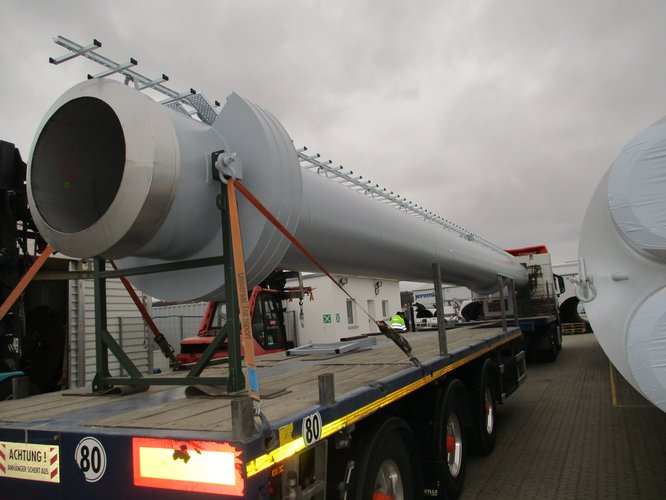

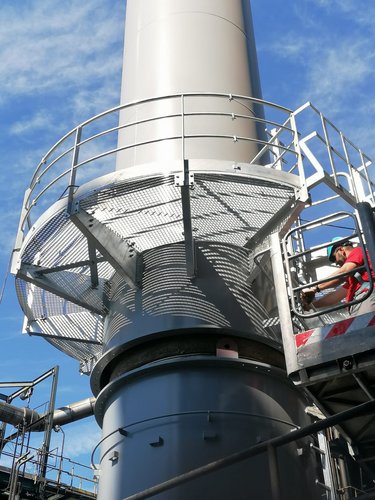

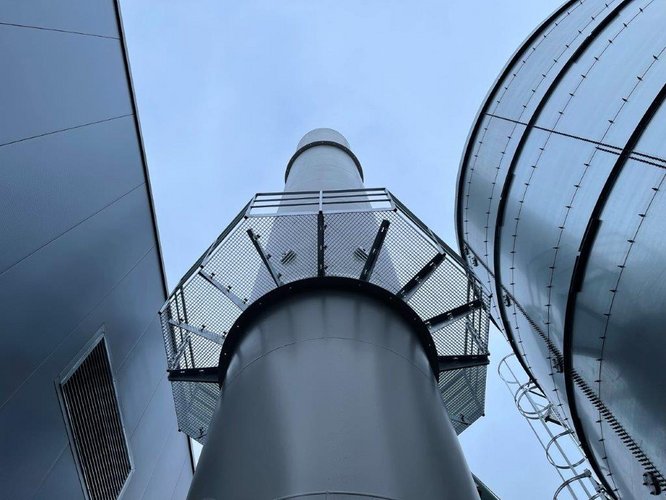

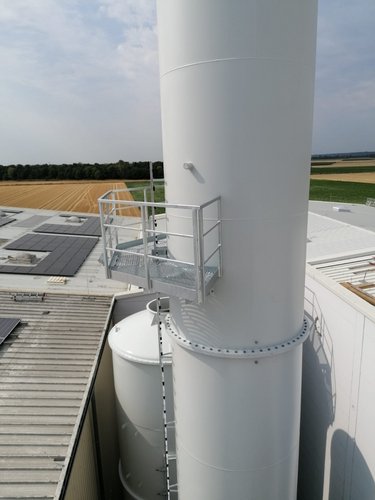

z platformą pomiarową 360° i wysięgnikiem obrotowym

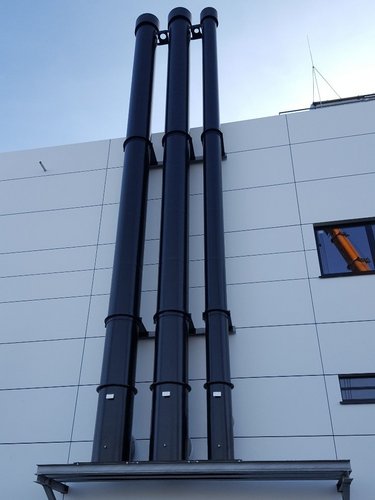

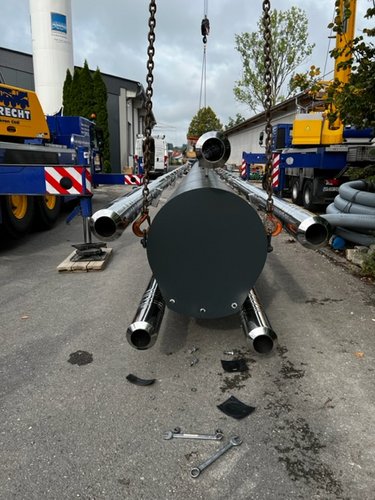

3 tłumiki kombinowane, 3 przewody spalinowe i FSA z 5 rurami wewnętrznymi

Do zaopatrzenia w ciepło nowych hal szklarniowych firmy „Gemüse Scherzer” służą 3 jednostki kogeneracyjne o mocy 1,5 MW

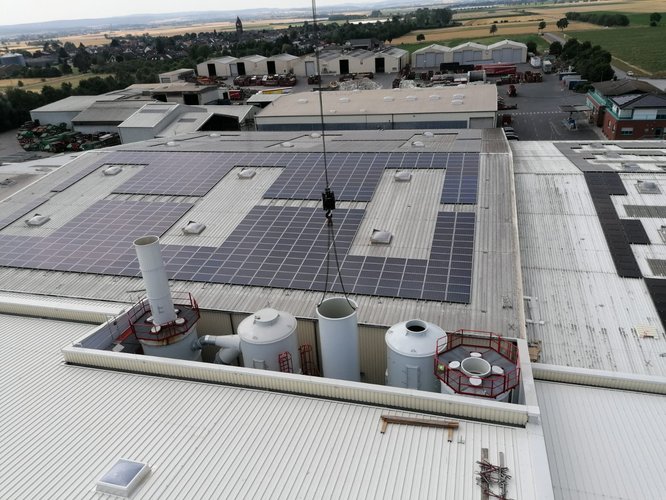

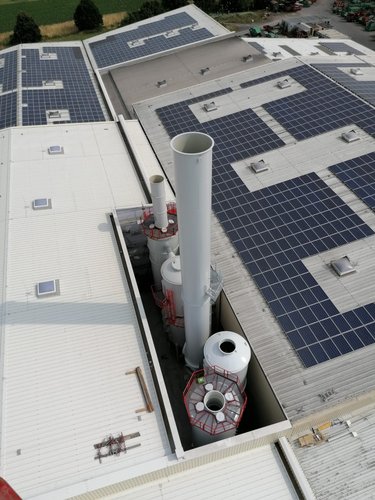

Dwie rury wewnętrzne służą do odsysania pyłu (temperatura 50°C), rura wewnętrzna nr 3 służy do usuwania powietrza wylotowego z procesu prażenia (temperatura ok. 750°C), a czwarta rura wewnętrzna służy do usuwania powietrza wylotowego z procesu prażenia. proces chłodzenia

FSA „A” z 6 przegrodami dźwiękochłonnymi i przewodem łączącym
FSA „B” z tłumikiem drgań i platformą pomiarową

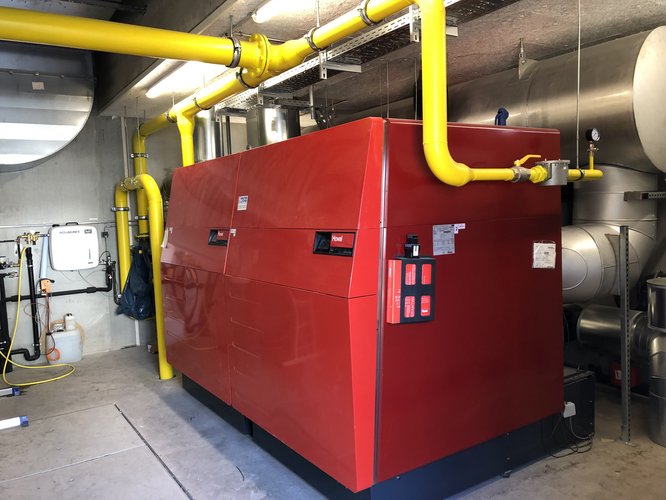

W tym projekcie dwie rury wewnętrzne o średnicy 405 mm zostały podłączone do elektrociepłowni Jenbacher o mocy 999 kW. Całkowita sprawność wynosząca 92,3% i moc cieplna wynosząca 716 kW mówią same za siebie.

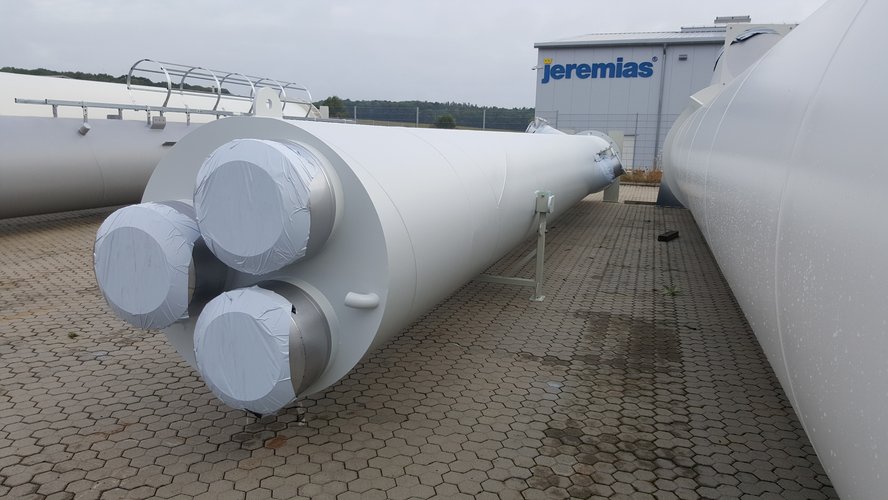

Kolejne cztery rury wewnętrzne (o średnicy 304 mm) przeznaczone są do późniejszego podłączenia czterech kotłów parowych i można je podłączyć w dowolnym momencie.

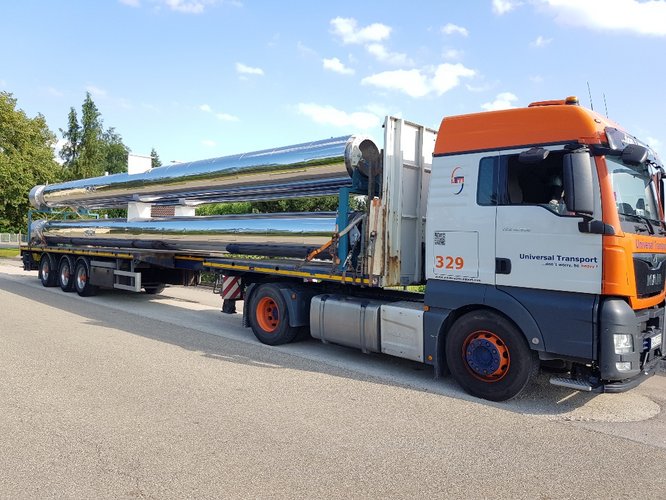

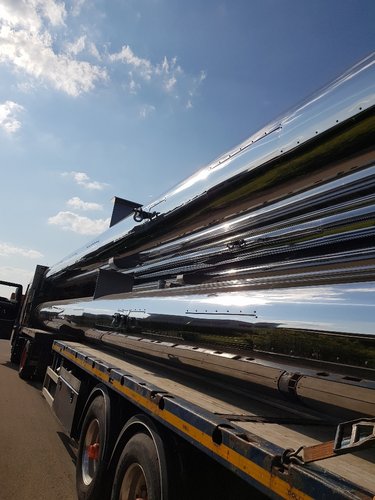

Wszystkie 18 FSB zostało wyposażonych w okładziny ze stali nierdzewnej o wysokim połysku. Ponadto wszystkie kominy mają identyczną konstrukcję i są dostarczane w dwóch odcinkach (po 15 m każdy) i są wyposażone w okapy wylotowe i deflektorowe.
