    KASKADA GBS

    System odprowadzania spalin ze stali szlachetnej

    KASKADA GBS umożliwia jednoczesne odprowadzenie spalin z kilku kotłów z zamkniętą komorą spalania (kondensacyjnych), za pośrednictwem jednościennego kolektora, do którego są one przyłączone.

    Zalety spalinowych układów kaskadowych

    Tego typu rozwiązanie odprowadzania spalin z kotłów pracujących w systemie kaskadowym ogranicza konieczność budowy kilku osobnych kominów. W zamian instalowany jest jeden zbiorczy komin, wspólny dla wszystkich kotłów podłączonych do poziomego kolektora znajdującego się w kotłowni. Ma to wpływ na obniżenie kosztów inwestycyjnych oraz znacznie ogranicza czas, który byłby potrzebny do montażu osobnych kominów dla każdego z kotłów. System może być stosowany zarówno w nowo budowanych jak i modernizowanych obiektach.

    Budowa

    Kaskada typu Jeremias GBS zbudowana jest w formie kompletnego zbiorczego kolektora spalinowego wykonanego ze stali kwasoodpornej, wyposażonego w układ pomiarowo regulacyjny oraz elementy umożliwiające odwodnienie i rewizję systemu. Standardowo jest ona wyposażona w automatykę wyłączającą palniki kotłów, w przypadku braku możliwości odprowadzenia spalin przez komin.

    SYSTEM_DETAIL_ICONS


    Informacje produktowe

    Właściwości

    • Odporny na działanie kondensatu ze spalin
    • Lekka, modułowa budowa umożliwia łatwy i szybki montaż
    • Kompatybilny z innymi systemami Jeremias
    • Wysoka jakość oraz trwałość systemu
    • Dopuszczony do nadciśnienia do 200 Pa
    • Maksymalna temperatura pracy 200 °C
    • Umożliwia pracę niezależną od wentylacji pomieszczenia (kotłowni)

    Zastosowanie i przeznaczenie

    • Rozwiązanie przeznaczone do odprowadzania spalin z kotłów pracujących
      układzie kaskadowym.
    • Układ może być stosowany zarówno w nowobudowanych
      jak i modernizowanych obiektach.
    • Typoszereg Kaskad Jeremias GBS umożliwia budowanie wielu konfiguracji poziomych kolektorów zbiorczych, a jej rodzaj będzie zależał od ilości
      i mocy podłączonych do niej urządzeń oraz wysokości komina pionowego
    • Kaskada może być podłączona do pionowego komina jednościennego EW, instalowanego w kanale kominowym lub do izolowanego systemy DW, montowanego do ściany budynku lub konstrukcji wsporczej

    Informacje techniczne

    Materiał1.4404 (316L)/1.4571 (316Ti)
    Inne na zapytanie
    PowierzchniaMatowa
    Grubość ścian0,6 mm
    Inne na zapytanie
    Srednica wew130 - 300 mm, inne na zapytanie
    IzolacjaOpcjonalnie możliwe zaizolowanie powłoką izolacyjną

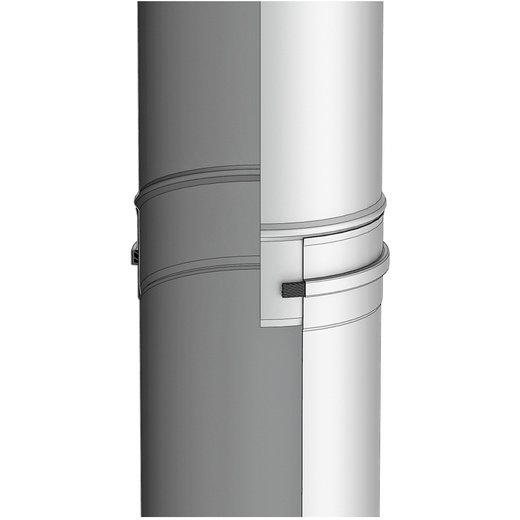

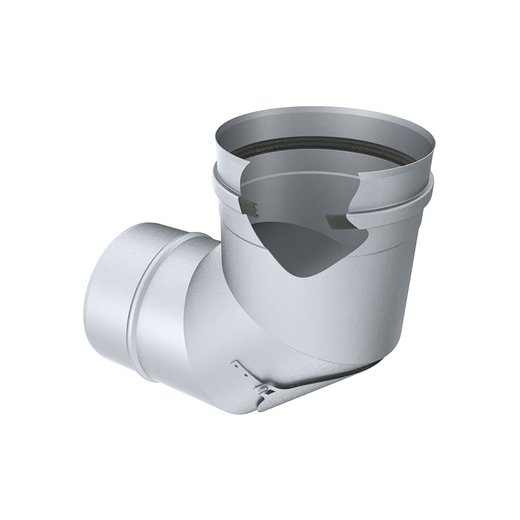

    PołączeniePołączenie kielichowe (wtykowe) mufa/zyka z wewnętrzną uszczelką.
    KASKADA GBS CZOPUCH

    CE-NUMER CERTYFIKATU

    0036 CPR 9174 052

    CE-KLASYFIKACJA ZGODNE Z EN 1856 - 2

    z uszczelką EPDM:
    T120 - P1 - W - V2 - L50060 - O50M
    T120 - N1 - W - V2 - L50060 - O50M

    z uszczelką silikonową:
    T200 - P1 - W - V2 - L50060 - O50M
    T200 - N1 - W - V2 - L50060 - O50M



    Kontakt

    Klient jest dla nas najważniejszy

    Szybka i niezawodna obsługa Klienta  jak również kompetentne doradztwo stawiamy w naszej firmie na pierwszym miejscu. Wspólnie z naszymi Klientami znajdujemy optymalne rozwiązanie dla każdego indywidualnego i wymagającego projektu. Wysoka elastyczność, godna zaufania obsługa oraz terminowe wykonanie projektu zaliczamy do naszych mocnych stron. Jeremias jako partner oznacza dla naszych Klientów pełen serwis na najwyższym poziomie oraz świadczy obszerne, dodatkowe usługi takie jak:



    • Kompetentne doradztwo budowlane
    • Wielojęzyczne fachowe doradztwo techniczne
    • Wsparcie techniczne i obsługa Klientów
    • Elastyczne, nietypowe rozwiązania
    • Bezpłatne oprogramowanie do zaprojektowania komina
    • Kontrolowana statyka komina
    • Porady dotyczące odporności ogniowej
    • Wsparcie przy projektowaniu i montażu
    • Dopuszczenia i dokumentacja odpowiednie dla danego kraju
    • Miernik poziomu dźwięku
    • Obliczenie przekroju komina
    • 25 lat gwarancji odporności na korozję produktów ze stali szlachetnej

    Formularz kontaktowy

    obsługiwane pliki PDF

    Mają Państwo dodatkowe pytania lub potrzebują szczegółowego doradztwa?

    Jesteśmy dla Państwa dostępni pod następującymi numerami:

    Biuro Zarządu

    Magdalena Frąckowiak
    Tel. +48 61 428 46 29
    m.frackowiak@jeremias.pl

    Uwaga dla Klientów indywidualnych:
    Jeremias nie prowadzi sprzedaży bezpośredniej dla klientów końcowych,
    nie udziela się porad. Prosimy o kontakt
    z jednym z naszych partnerów kominiarskich w Twojej okolicy.

    Sekretariat Jeremias Systemy Kominowe

      Recepcja

       Tel. +48 61 428 46 20
       jeremias@jeremias.pl

    ROZWIĄZANIA
    Kaskada kominowa Jeremias GBS wykonana jest w formie poziomego kolektora
    spalinowego, do którego włączone są za pośrednictwem trójników kaskadowych czopuchy kotłów.
    Kaskada standardowo wyposażona w element pomiarowy, regulujący, odwodnieniowy, komplet uszczelek
    oraz sterownik kaskady.

    Automatyka zabezpieczająca

    Istotnym elementem prawidłowo wykonanej (i zgodnej z polskimi przepisami) kaskady Jeremias GBS,
    jest układ pomiarowo kontrolny wraz ze sterownikiem wyłączającym kotły w przypadku istotnego zaburzenia lub braku możliwości odprowadzenia z nich spalin. Zgodnie z Polskimi Przepisami Prawa Budowlanego oraz z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dz. U. Nr 75, w § 174 punkt 5. podpunkt 2)

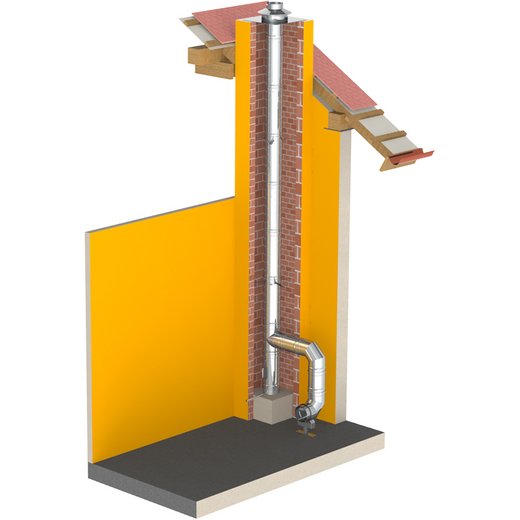

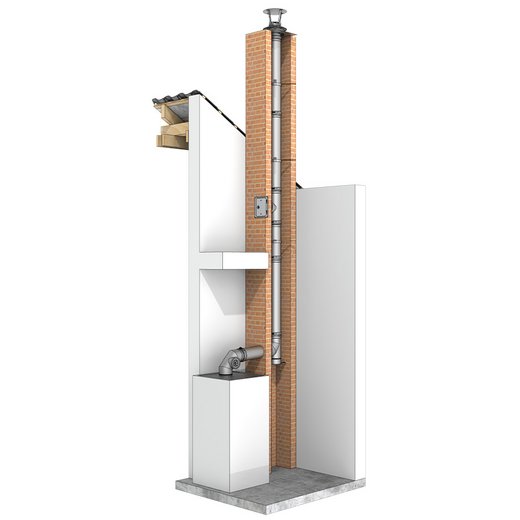

    Kaskada Kominowa + System EW

    Kaskada kominowa GBS dzięki swojej kompatybilności z innymi systemami kominowymi Jeremias, może być podłączona do części pionowej systemu jednościennego Jeremias EW, prowadzonego
    w kanale kominowym, tworzącym tzw. szacht kominowy. Tego typu rozwiązanie, umożliwia wykorzystanie istniejącego komina murowanego jako obudowy, dla stalowego wkładu kominowego np.  w przypadku modernizacji budynku. Kaskada jest przyłączona do jednościennej części pionowej, za pośrednictwem trójnika lub kolana z podporą.

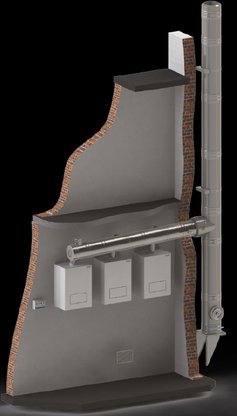

    Kaskada Kominowa + System DW

    W przypadku braku możliwości wykorzystania istniejącego kanału kominowego z powodu np: zbyt małego przekroju, istnieje możliwość
    podłączenia kaskady Jeremias GBS do  segmentowego komina izolowanego Jeremias DW. Zaletą tego rodzaju rozwiązania jest możliwość zainstalowania komina segmentowego w najkorzystniejszym dla pracy układu kaskadowego miejscu. Komin izolowany Jeremias DW
    może być prowadzony w budynku lub na ścianie zewnętrznej w bezpośredniej bliskości elementu przyłączającego kaskadę.
