    Systemy zbiorcze dla kotłów i podgrzewaczy gazowych

    Systemy zbiorcze metalowych kominów modułowych do odprowadzania produktów spalania z kotłów ściennych w budynkach mieszkalnych.

    • Zbiorcze systemy kominowe mogą być wymiarowane przy podciśnieniu lub nadciśnieniu zgodnie z procedurą opisaną w normie UNE-EN 13384-2.
    • Komin zbiorczy powinien być prosty, pionowy i o stałym przekroju, dopuszczając odchylenie do 450 od pionu, pod warunkiem, że znajduje się powyżej najwyższego przyłącza i w kominach zaprojektowanych na nadciśnienie.
    • Kominy biegnące na zewnątrz budynku muszą być odpowiednio izolowane lub wentylowane w przypadku kominów koncentrycznych.
    • W instalacjach wewnętrznych prowadzonych w szachcie kominy mogą być jednościenne, pod warunkiem że szacht lub galeria nie są współdzielone z instalacjami innymi niż kominy.



    Norma UNE 13384-2 definiuje dwa typy zbiorczych kominów modułowych: niezrównoważone (tylko odprowadzanie) i zrównoważone (koncentryczne). Jeremias posiada kilka systemów dla obu typów kominów, które mają różne zastosowania i warunki zgodnie z wymaganiami normy UNE 123001:2012.

    Systemy zbiorcze

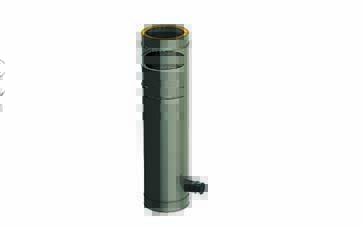

    SEE

    Komin zbiorczy niezrównoważony (tylko odprowadzanie spalin)

    Chimeneas colectivas para calderas y calentadores a gas – SEE (2)
    • Temperatura pracy do 200º C
    • Spawanie ciągłe TIG/Laser na wszystkich częściach.
    • Obejma łącząca w zestawie (z wyjątkiem zakończeń)
    • Zbiorcze odprowadzanie spalin i indywidualny dopływ powietrza (kominy niezrównoważone)
    • Do 10 kotłów podłączonych na maksymalnie 10 piętrach
    • Instalacje zewnętrzne i we wspólnych szachtach
    • Kolektory, zakończenia, wsporniki i mocowania zawsze ze stali nierdzewnej
    • Uszczelka kondensacyjna dołączona do SEE2

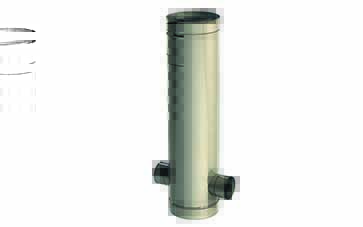

    SED

    Komin zbiorczy zrównoważony (koncentryczny)

    Chimeneas colectivas para calderas y calentadores a gas – SED (2)
    • Temperatura pracy do 200º C
    • Spawanie ciągłe TIG/Laser na wszystkich częściach.
    • Obejma łącząca w zestawie (z wyjątkiem zakończeń)
    • Zbiorcze odprowadzanie spalin i doprowadzanie powietrza (kominy zrównoważone)
    • Do 10 kotłów podłączonych na maksymalnie 10 piętrach
    • Kolektory, zakończenia, wsporniki i mocowania zawsze ze stali nierdzewnej
    • Uszczelka kondensacyjna dołączona do SED2

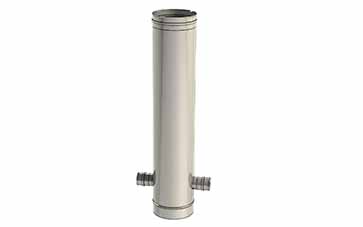

    SVC

    Komin zbiorczy niezrównoważony (tylko odprowadzanie spalin)

    Chimeneas colectivas para calderas y calentadores a gas – SVC (2)
    • Montaż wyłącznie w wydzielonym szachcie
    • Spawanie ciągłe TIG/Laser na wszystkich częściach.
    • Obejma łącząca NIE JEST DOŁĄCZONA
    • Zbiorcze odprowadzanie spalin i indywidualny dopływ powietrza (kominy niezrównoważone)
    • Do 10 kotłów podłączonych na maksymalnie 5 piętrach
    • Uszczelka kondensacyjna dołączona do SVC2

    Porównanie systemów

    Nasze kominy ze stali nierdzewnej dostępne są w szerokiej gamie wzorów, materiałów i kolorów.

    SystemOlejGaz

    Paliwa

    stałe

    		Temp.MateriałGrubość ściankiWIGCiśnienie
    SEE ≤ 200 °C

    Ścianka wewnętrzna:
    AISI 304 (SEE1) / AISI 316L (SEE2)


    Ścianka zewnętrzna:
    Stal ocynkowana

    Ścianka wewnętrzna: 0,4 mm – 0,5 mm
    (w zależności od Ø)


    Izolacja: 25 mm


    Ścianka zewnętrzna: 0,4 mm – 0,5 mm
    (w zależności od Ø)

    		P1 200Pa
    SED ≤ 200 °C

    Ścianka wewnętrzna:
    AISI 304 (SED1) / AISI 316L (SED2)


    Ścianka zewnętrzna:
    Stal ocynkowana /
    Ocynkowane w zależności od średnicy

    Ścianka wewnętrzna: 0,4 mm - 0,5 mm
    (w zależności od Ø)


    Ścianka zewnętrzna: 0,4 mm - 0,5 mm
    (w zależności od Ø)

    		P1 200 Pa
    SET ≤ 200 °C

    Ścianka wewnętrzna:
    AISI 304 (SET1) / AISI 316L (SET2)


    Ścianka zewnętrzna:
    Stal ocynkowana

    Ścianka wewnętrzna: 0,4 mm - 0,5 mm
    (w zależności od Ø)


    Izolacja:    25 mm


    Ścianka zewnętrzna: 0,4 mm - 0,5 mm
    (w zależności od Ø)

    		P1 200 Pa
    SVC  ≤ 200 °CAISI 304 (SVC1) / AISI 316L (SVC2)0,4 mmP1
    200 Pa

    Zalety systemów

    Chimeneas colectivas para calderas y calentadores a gas

    Wszystkie nasze systemy zbiorowe charakteryzują się:

    • Certifikatem CE
    • Łatwym montażem za pomocą łączenia typu męski-żeński z zaciskami łączącymi
    • Nie wymaga spawania na miejscu
    • Izolacja pośrednia ze sztywnej wełny skalnej o wysokiej gęstości (SEE i SET)
    • Spawaniem metalowych kominów modułowych metodą TIG/LASER w sposób ciągły, aby wydłużyć żywotność produktu i zapobiec korozji
    • Całkowita szczelność dla kondensatów i gazów
