    Wkłady kominowe

    Jednościenne stalowe wkłady kominowe do renowacji kominów murowanych


    Wkłady kominowe produkowane przez Jeremias pozwalają w prosty i niedrogi sposób przystosować niemal każdy komin murowany do pracy z kotłami kondensacyjnymi i innymi nowoczesnymi urządzeniami.

    Producenci urządzeń grzewczych wprowadzają do sprzedaży coraz bardziej nowoczesne i sprawne modele kotłów.

    Zmiany parametrów spalin: wysokie temperatury, ciśnienia itp., pociągają za sobą konieczność dopasowania komina do wymagań.
    Kominy murowane należy modernizować, aby mogły nadal bezpiecznie spełniać swoją funkcję, a jednocześnie zapewnić optymalne warunki pracy dla podłączonego urządzenia.

    Nasze jednościenne żaroodporne wkłady kominowe pozwalają w prosty i niedrogi sposób przystosować niemal każdy komin murowany do pracy z kotłami kondensacyjnymi i innymi nowoczesnymi urządzeniami. Istniejący komin stanowi obudowę dla stalowego systemu, więc w większości przypadków może być zastosowany system jednościenny, czyli sam rdzeń bez izolacji.



    Dla urządzeń grzewczych pracujących w podciśnieniu (aktualnie głównie kominki) Jeremias ma w swojej ofercie proste systemy bez uszczelek w kilku wersjach i różnych grubościach blachy. Przy zamianie kotła stałopalnego na kondensacyjny, wymagane jest zachowanie wysokiej szczelności (kondensat). Szeroki asortyment jednościennych systemów z uszczelkami rozwiąże każdy problem instalacyjny.

    Zdarza się również, że kształt otworu kominowego nie jest kwadratem, tylko prostokątem. Okrągły stalowy system kominowy umieszczony w takim kominie nie zapewni prawidłowego odbioru spalin przez zbyt małą średnicę. W takich przypadkach Jeremias proponuje owalne wkłady stalowe wykonane ze stali żaroodpornej .
    Wypełnią one w większym stopniu otwór komina oraz dadzą prawie dwukrotnie większy przekrój roboczy w stosunku do kształtu kołowego.



    Systemy kominowe z tworzywa sztucznego



    Tworzywa sztuczne zadomowiły się na dobre w budownictwie i są obecne w każdej instalacji budowlanej. Również systemy kominowe są coraz częściej produkowane z tworzywa PP (polipropylen), ze względu na niskie koszty produkcji, łatwość montażu jak i dobre właściwości antykorozyjne. Elementy kominowe wykonane z tworzywa sztucznego są zatem wytrzymałe i coraz chętniej stosowane przez klienta, a zmieniające się przepisy budowlane wspierają to proste i oszczędne rozwiązanie. Podsumowując, korzystając z kominów murowanych nie musimy ich wymieniać przy zmianie urządzenia grzewczego, wystarczy dopasować odpowiedni jednościenny system kominowy i zmodernizować instalację wyrzutu spalin zachowując przewód kominowy i tradycyjny urok budynku.


    Dopasuj wkład kominowy do swojego systemu grzewczego

    EW-ECO

    Jednościenny system kominowy

    • Połączenie kielichowe (wtykowe) mufa/zyka
    • Materiał L99 Inne rodzaje stali na zapytanie
    • Wkład kominowy odporny na pożar sadzy
    • Odporny na działanie kondensatu ze spalin
    • Współpracuje z urządzeniami grzewczymi na paliwa (drewno, węgiel, olej opałowy)

    EW-ECO ALBI

    Jednościenny system kominowy

    • Połączenie kielichowe (wtykowe) mufa/zyka
    • Materiał L99. Inne rodzaje stali na zapytanie
    • Odporny na pożar sadzy
    • Odporny na działanie kondensatu ze spalin

    EW-FU

    Jednościenny system kominowy

    • Połączenie kielichowe (wtykowe) mufa/zyka
    • Materiał 1.4404 (316L) / 1.4571 (316Ti) możliwe za dopłatą Inne rodzaje stali na zapytanie
    • Odporny na pożar sadzy
    • Odporny na działanie kondensatu ze spalin

    OVAL 0.8 żaro

    Owalny wkład kominowy ze stali kwasoodpornej

    • Połączenie kielichowe (wtykowe) mufa/zyka
    • Materiał 1.4404 (316L) / 1.4571 (316Ti) możliwe za dopłatą Inne rodzaje stali na zapytanie
    • Odporny na pożar sadzy
    • Odporny na działanie kondensatu ze spalin

    EW-FU 1 mm żaro

    Jednościenny żaroodporny wkład kominowy

    • Połączenie kielichowe (wtykowe) mufa/zyka
    • Materiał 1.4404 (316L) / 1.4571 (316Ti) 1.4828 możliwe za dopłatą Inne rodzaje stali na zapytanie
    • Odporny na pożar sadzy
    • Temperatura pracy ciągłej ≤ 600°C

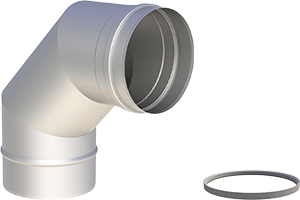

    EW-ALBI

    Szczelny system odprowadzania spalin ze stali szlachetnej

    • Połączenie kielichowe (wtykowe) mufa/zyka z wewnętrzną uszczelką.
    • Innenliegende Spezialdichtung
    • Materiał 1.4404 (316L) / 1.4571 (316Ti)
    • Odporny na działanie kondensatu ze spalin

    EW-FLEX

    Elastyczny system odprowadzania spalin

    • Elementy przejściowe mufowe
    • Materiał 1.4404 (316L)
    • Odporny na pożar sadzy
    • Odporny na działanie kondensatu ze spalin

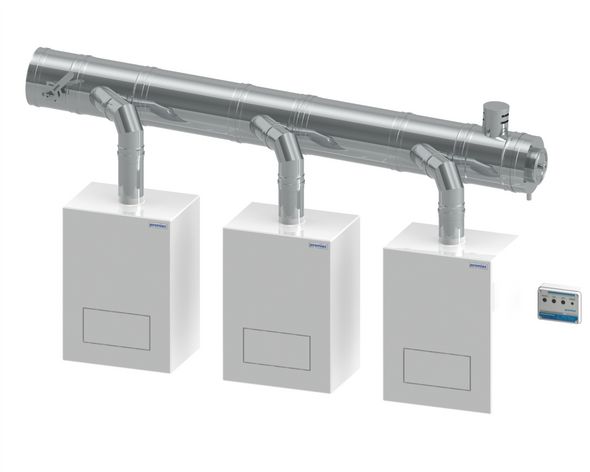

    KASKADA GBS

    Szczelny system odprowadzania spalin ze stali szlachetnej

    • Połączenie kielichowe (wtykowe) mufa/zyka z wewnętrzną uszczelką.
    • Innenliegende Spezialdichtung
    • Materiał 1.4404 (316L) / 1.4571 (316Ti)
    • Odporny na działanie kondensatu ze spalin

    EW-LAS

    Zbiorczy system odprowadzania spalin ze stali szlachetnej

    • Połączenie kielichowe mufa/zyka
    • Material 1.4404 (3164L)/14.571 (316Ti)
    • Praca niezależna od wentylacji pomieszczenia
    • Maksymalna temperatura pracy 200°C
    • Umożliwia on podłączenie 10 kotłów do jednego pionu

    EW-KL

    Wysokociśnieniowy system odprowadzania spalin ze stali szlachetnej

    • Stożkowa technika łączenia
    • Nie ma potrzeby stosowania oddzielnego uszczelnienia
    • Materiał 1.4404 (316L) / 1.4571 (316Ti)
    • Odporny na pożar sadzy, odporny na działanie kondensatu ze spalin
    • Zaprojektowany do pracy w wysokiej temperaturze do 600°C
    • Współpracuje z urządzeniami BHKW, agregatami prądotwórczymi

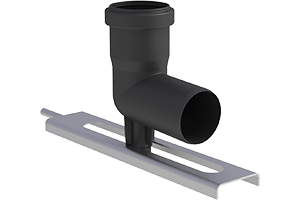

    EW-PPS

    Szczelny system odprowadzania spalin z tworzywa sztucznego

    • Połączenie wtykowe (kielichowe) mufa/zyka z wewnętrzną uszczelką EPDM
    • Kompatybilny z TWIN - PL
    • Materiał PP (Polipropylen)
    • Odporny na UV

    EW-PP-FLEX

    Szczelny, elastyczny system odprowadzania spalin z tworzywa sztucznego

    • Połączenie wtykowe (kielichowe) mufa/zyka  z wewnętrzną uszczelką EPDM
    • Umożliwia wykonywanie odsadzek bez konieczności stosowania kolan
    • Material PP (Polypropylen)
    • Kompatybilny z TWIN - PL i EW - PPS

    Porównanie systemów - więcej informacji

    Nasze jednościenne kominy ze stali nierdzewnej są dostępne do różnych zastosowań w szerokim zakresie wzorów, materiałów i powierzchni.
    Tutaj znajdą Państwo przejrzyste porównanie naszych jednościennych systemów kominowych:

    SystemOlejGasPaliwo stałeTemperaturaMateriałGrubośćWIGKlasa ciśnieniowaCertyfikat CEKlasyfikacja
    EW-FU≤ 600 °C1.4571 / 1.44040,6 mm - 1,0 mmN1 Podciśnienie0036 CPR 9174 006T400 - N1 - D - V2 - L50060 - Gxx
    T400 - N1 - W - V2 - L50060 - Oxx
    T600 - N1 - D - V2 - L50060 - Gxx
    T600 - N1 - W - V2 - L50060 - Oxx
    T600 - N1 - D - V3 - L50060 - Gxx 1
     izolacja 25 mm
    xx= odległość od materiałów palnych jest uzależniona od średnicy,
    więcej informacji w Deklaracji właściwości użytkowych
    EW-FU
    czopuch
    ≤ 400 °C1.4571 / 1.44040,6 mm - 1,0 mmN1 Podciśnienie0036 CPD 9174 026T400 - N1 - D - V2 - L50060 - G400M
    T400 - N1 - W - V2 - L50060 - O400M
    bez osłony przed promieniowaniem
    T400 - N1 - D - V2 - L50060 - G300 1
    T400 - N1 - W - V2 - L50060 - O300 1
    1 z osłoną przed promieniowaniem

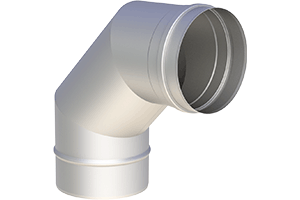

    EW-SILVER≤ 400 °C
    ≤ 600 °C
    1.45390,6 mm - 1,0 mmN1 PodciśnienieZ-7.1-3374T400 - N1 - W2 - F50 - L00
    T600 - N1 - W2 - G100 - L00
    EW-ALBI
    (zewn.uszczelka)
     ≤ 200 °C1.4571 / 1.44040,6 mm - 1,0P1 Nadciśnienie
    200 Pa
    0036 CPR 9174 016T200 - P1 - W - V2 - L50060 - O00
    T200 - N1 - W - V2 - L50060 - O00
    EW-ALBI
    (wewn.uszczelka)
     ≤ 120 °C
    ≤ 120 °C

    1.4571 / 1.4404

    0,6 mm - 1,0

    P1 Nadciśnienie
    200 Pa

    0036 CPR 9174 012

    z uszczelką EPDM:
    T120 - P1 - W - V2 - L50060 - O00
    T120 - N1 - W - V2 - L50060 - O00
     ≤ 200 °C

    z uszczelką silikonową:
    T200 - P1 - W - V2 - L50060 - O00
    T200 - N1 - W - V2 - L50060 - O00
    EW-AL-BI
    czopuch

     ≤ 120 °C1.4571 / 1.4404

    0,6 mm

    P1 Nadcisnienei
    200 Pa

    0036 CPR 9174 052

    z uszczelką EPDM:
    T120 - P1 - W - V2 - L50060 - O50M
    T120 - N1 - W - V2 - L50060 - O50M
     ≤ 200 °Cz uszczelką:
    T200 - P1 - W - V2 - L50060 - O50M
    T200 - N1 - W - V2 - L50060 - O50M
    EW-LINE FLEX FU≤ 200 °C
    ≤ 400 °C
    ≤ 600 °C
    1.44040,08 mm /
    0,16 mm
     N10036 CPR 9174 013Flex einlagig
    T200 - N1 - W - V2 - L50008 - O
    T400 - N1 - W - V2 - L50008 - G
    T600 - N1 - W - V2 - L50008 - G
    Flex zweilagig (2 x 0,08 mm = 0,16 mm)
    T200 - N1 - W - V2 - L50008 - O
    T400 - N1 - W - V2 - L50008 - G
    T600 - N1 - W - V2 - L50008 - G
    starre Innenrohre EW-FU
    T200 - N1 - W - V2 - L50060 - O
    T400 - N1 - W - V2 - L50060 - G
    T600 - N1 - W - V2 - L50060 - G
    EW-LINE FLEX AL ≤ 120 °C
    ≤ 200 °C
    1.44040,08 mm /
    0,16 mm
     P1
    200 Pa
    0036 CPR 9174 013Flex einlagig
    Mit Silikondichtmasse
    T120 - P1 - W - V2 - L50008 - O
    T200 - P1 - W - V2 - L50008 - O
    Flex zweilagig (2 x 0,08 mm = 0,16 mm)
    Mit Silikondichtmasse
    T120 - P1 - W - V2 - L50008 - O
    T200 - P1 - W - V2 - L50008 - O
    starre Innenrohre EW-AL-BI
    Mit EPDM-Dichtung
    T120 - P1 - W - V2 - L50060 - O
    Mit Silikon-Dichtung
    T200 - P1 - W - V2 - L50060 - O
    EW-KL≤ 200 °C
    ≤ 400 °C
    ≤ 450 °C
    ≤ 600 °C
    1.4571 / 1.44040,6 mmH1 Nadciśnienie
    5000 Pa
    0036 CPR 9174 004T200 - P1 - W - V2 - L50060 - O00
    T200 - H1 - W - V2 - L50060 - Oxx
    T400 - N1 - D - V2 - L50060 - Gxx
    T400 - P1 - W - V2 - L50060 - Oxx
    T450 - H1 - W - V2 - L50060 - Oxx
    T600 - N1 - D - V3 - L50060 - Gxx 1
    T600 - P1 - W - V2 - L50060 - Oxx
    T600 - H1 - W - V2 - L50060 - Gxx
    1 mit 25 mm Dämmung
    EW-KL
    Czopuch
    ≤ 200 °C
    ≤ 400 °C
    1.4571 / 1.44040,6 mmH1 Nadciśnienie
    5000 Pa
    0036 CPR 9174 042T200 - P1 - W - V2 - L50060 - O50M
    T200 - H1 - W - V2 - L50060 - O50M
    T400 - H1 - W - V2 - L50060 - G500M
    T400 - N1 - D - V2 - L50060 - G400M
    T400 - N1 - D - V2 - L50060 - G3001
    1  z ochroną przed promieniowaniem
    EW-PPS
    < DN200
     ≤ 120 °CPolypropylen2,0 mm H1 Nadcisnienie
    5000 Pa
    0036 CPR 9174 043T120 - H1 - W2 - O20 - LI - E - U
    EW-PPS
    ≥ DN 200
     ≤ 120 °CPolypropylen2,0 mm P1 Nadciśnienie
    200 Pa
    0036 CPR 9174 043T120 - P1 - W2 - O20 - LI - E - U
    EW-PP-FLEX
    DN 60-100
     ≤ 120 °CPolypropylen1,0 mm (Ø080)
    1,2 mm(Ø100)
     H1 Nadciśnienie
    5000 Pa
    0036 CPR 9174 043T120 - H1 - W2 - O00 - LI - E - U0
    EW-PP-FLEX
    > DN 100-160
     ≤ 120 °CPolypropylen1,0 mm (Ø080)
    1,2 mm (Ø100)
     P1 Nadciśnienie
    200 Pa
    0036 CPR 9174 043T120 - P1 - W2 - O00 - LI - E - U0

    UWAGA
    xx = Odległość od materiału palnego zależy od średnicy, patrz Deklaracja właściwości użytkowych.
    Odsyłamy do naszych deklaracji DOP, które są dostępne w zakładce  Do pobrania

    Porównanie systemów pdf

    Charakterystyka

    Jednościenne wkłady kominowe charakteryzują się:

    • Łatwym i szybkim montażem
    • Odpornością na działanie kondensatu i skroplin
    • Zastosowaniem wysokiej jakości izolacji termicznej
    • Brakiem mostków cieplnych dzięki zachowaniu ciągłości izolacji (kominy izolowane)
    • Kompatybilnością z innymi systemami Jeremias
    • Wysoką estetyką wykonania przewodu kominowego
    • Wysoką trwałością i niezawodnością (kwasoodporne)
    • Posiadają aktualne certyfikaty CE
