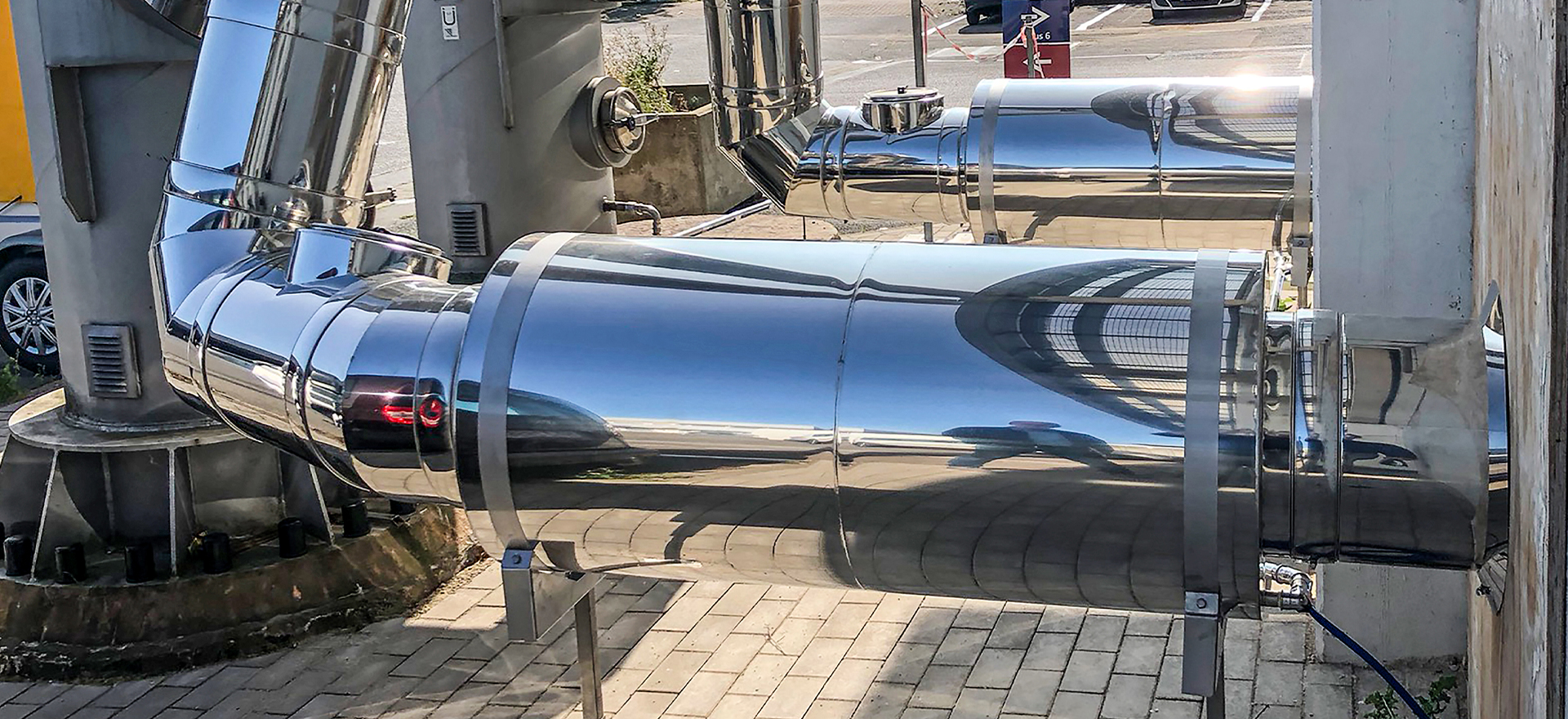

Systemicon Abgasschalldämpfer

    Spalinowe tłumiki hałasu

    Skuteczne zmniejszanie emisji hałasu

    Zdecentralizowane wytwarzanie energii obciąża środowisko wyższym poziomem hałasu. Coraz częściej w bezpośrednim sąsiedztwie naszej przestrzeni życiowej instalowane są elektrociepłownie blokowe, biogazownie czy też nowoczesne kotły olejowe lub gazowe, co w wielu przypadkach wiąże się ze wzrostem obciążenia hałasem.

    Dźwięki pochodzące od wentylatorów nowoczesnych KOTŁÓW GRZEWCZYCH, najczęściej o średniej i wysokiej częstotliwości lub z urządzeń BHKW, AGREGATÓW PRĄDOTWÓRCZYCH czy TURBIN GAZOWYCH zazwyczaj generujących hałas o niskiej częstotliwości są uciążliwe zarówno w bliskiej odległości jak również w dalszym sąsiedztwie.

    Jeremias rozwija od lat systemy pasywnej jak i aktywnej ochrony akustycznej, które skutecznie redukują uciążliwości wynikające ze zbyt dużego obciążenia hałasem. Nasze laboratorium akustyczne umożliwia nam opracowanie optymalnych oraz wydajnych systemów redukcji hałasu.



    GENERATORY CIEPŁA I ICH CHARAKTERYSTYCZNE CZĘSTOTLIWOŚCI


    W zależności od rodzaju wytwornicy ciepła, zakłócający hałas roboczy przebiega zwykle według charakterystycznych wzorców częstotliwości. Za pomocą odpowiedniego typu tłumika dopasowanego do danego zakresu częstotliwości można zminimalizować zakłócające częstotliwości i zredukować poziom dźwięku do pożądanego poziomu.

    Zakres częśtotliwościTyp tłumikaZastosowanie
    kotły grzewczeBHKWBiomasa

    średnie i wysokie częstotliwości

    Tłumik absorpcyjnyASDAEDASD-W
    niskie,srednie i wysokie częstotliwościKulisy tłumiąceKUDKUDKUD
    szerokopasmowy zakres częstotliwościTłumik kombinowanyKSDKED
    średnie i wysokie częstotliwościRdzeń tłumiącySDKSKKSDK/SKK



    Kocioł grzewczy (olejowy/gazowy/olej opałowy)

    Spaliny powstające w procesie spalania trafiają do środowiska poprzez system odprowadzania spalin. Z kotłowni mogą być przenoszone odgłosy płomieni, jak również "warkot" wentylatora zainstalowanego w kotłach kondensacyjnych. Z reguły są to odgłosy o średniej i wysokiej częstotliwości, które można zredukować za pomocą tłumika absorpcyjnego. Szczególnie w przypadku nowszych palników z wymuszonym ciągiem, do tłumienia szerokopasmowego konieczne może być również zastosowanie tłumika kombinowanego lub czystego tłumika rezonansowego..

    BHKW / Agregaty prądotwórcze

    W agregatach i generatorach kogeneracyjnych silnik wytwarza przede wszystkim energię elektryczną, przy czym w agregacie kogeneracyjnym wytwarzane jest dodatkowo ciepło użytkowe. Hałas silnika jest często postrzegany jako szum o niskiej częstotliwości; indywidualne spektrum częstotliwości, a tym samym wybór odpowiedniego typu tłumika, zależy w dużej mierze od liczby cylindrów i prędkości obrotowej silnika.

    Kocioł na biomasę

    Spalanie biomasy takiej jak drewno, pelety czy zrębki jest prawie bezgłośne. W tym przypadku za niepokojące, najczęściej średnio- i wysokoczęstotliwościowe odgłosy odpowiadają jedynie zintegrowane wentylatory. Ze względu na bardziej agresywny skład spalin, do kotłów na biomasę zaleca się stosowanie specjalnie przystosowanego tłumika absorpcyjnego z odporną tkaniną z włókna szklanego.


    Spalinowe tłumiki hałasu

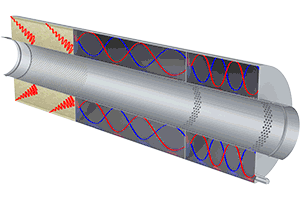

    Szerokopasmowe tłumienie

    Skuteczność w zakresie wysokich i średnich częstotliwości

    Wysokie tłumienie w zakresie niskich częstotliwości
    Idealny dla wysokich cisnień wstecznych

    Dostrojone tłumienie w zakresie niskich częstotliwości
    Idealny dla niskiego ciśnienia wstecznego

    Nazywane inaczej absorbcyjno-rezonansowe
    Tłumienie niskich częstotliwości przy wysokim cisnieniu wstecznym

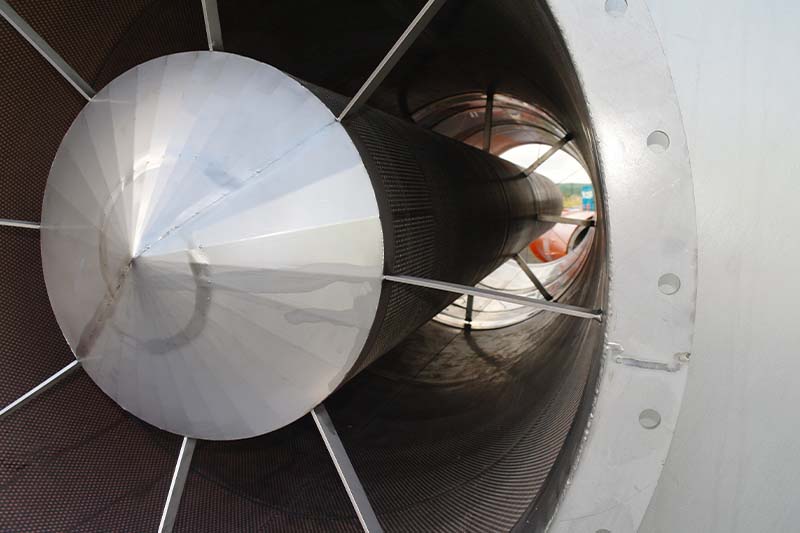

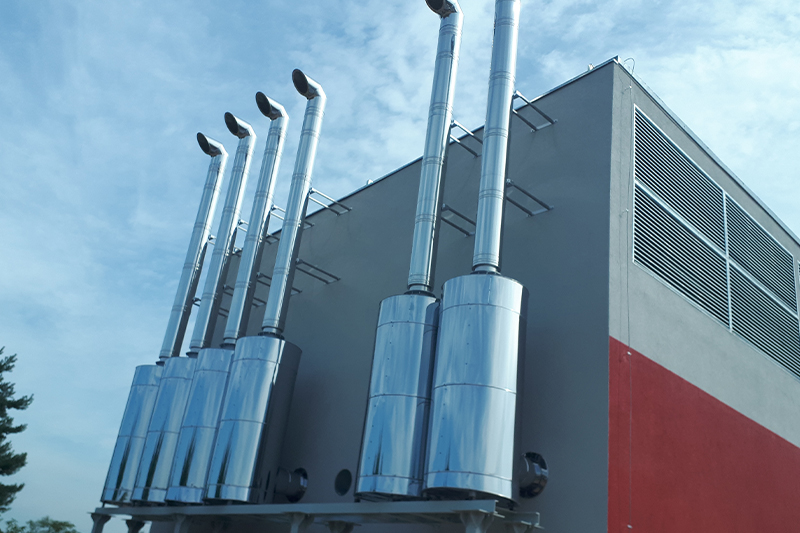

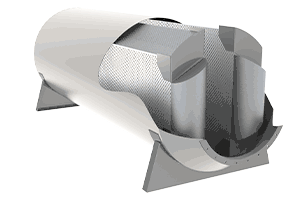

    Schalldämpfer im Großformat

    Individuell für die jeweilige Projektanforderung konzipiert und gefertigt

    Porównanie tłumików

    Nasze tłumiki wydechowe są przeznaczone do skutecznego tłumienia różnych źródeł dźwięku i są dostępne w szerokiej gamie wzorów i opcji. Poniżej porównanie naszych tłumików:

     Kotły grzewcze

    Kotły& BHKW

    BHKW

    Biomasa

    Dla kotłów grzewczych

    SystemÖlGasFBAnschluss-
    sytem
    MaterialWIGDämpfungFrequenz-
    bereich
    EinbauKlassifizierung
    ASD-B-ECO EW-AL-BI1.4404 15 dB, 20 dB> 250 HzH, V mit Silikon-Dichtung:
    T200 - P1 - D
    T200- P1 - W
    ASE-ECO EW-AL-BI1.4404 15 dB, 20 dB> 250 HzH, V mit Silikon-Dichtung:
    T200 - P1 - D
    T200- P1 - W
    ASD-EWEW-FU1.4404  / 1.457115 dB, 25 dB> 250 HzH, Vohne Dichtung:
    T400 - N1 - D
    T400 - N1 - W
    ASD-ALBIEW-AL-BI1.4404 / 1.457115 dB, 25 dB> 250 HzH, Vmit EPDM-Dichtung:
    T120 - P1 - D
    T120 - P1 - W
    mit Silikon-Dichtung:
    T200 - P1 - D
    T200 - P1 - W
    ASD-DWECODW-ECO 2.01.440415 dB, 25 dB> 250 HzH, Vohne Dichtung
    T400 - Na - W
    ASD-DWECO-ALDW-ECO 2.0 AL1.440415 dB, 25 dB> 250 HzH, Vmit EPDM-Dichtung:
    T120 - P1 - D
    T120 - P1 - W
    mit Silikon-Dichtung:
    T200 - P1 - D
    T200 - P1 - W
    ASD-DWDW-FUSchalldämpfer: 1.4404 / 1.4571
    Schutzen außen: 1.4301
    15 dB, 25 dB> 250 HzH, Vohne Dichtung:
    T400 - N1 - D
    T400 - N1 - W
    ASD-DWALDW-ALSchalldämpfer: 1.4404 / 1.4571
    Schutzen außen: 1.4301
    15 dB, 20 dB> 250 HzH, Vmit EPDM-Dichtung:
    T120 - P1 - D
    T120 - P1 - W
    mit Silikon-Dichtung:
    T200 - P1 - D
    T200 - P1 - W
    ASD-SDK-EWEW-FU1.440415 dB, 25 dB> 250 HzH, Vohne Dichtung:
    T400 - N1 - D
    T400 - N1 - W
    ASD-SDK-ALBIEW-AL-BI1.440415 dB, 25 dB> 250 HzH, Vmit EPDM-Dichtung:
    T120 - P1 - D
    T120 - P1 - W
    mit Silikon-Dichtung:
    T200 - P1 - D
    T200 - P1 - W
    ASD-WEW-FU
    EW-AL-BI
    1.440425 dB> 250 HzHohne Dichtung:
    T400 - N1 - D
    T400 - N1 - W
    mit EPDM-Dichtung:
    T120 - P1 - D
    T120 - P1 -W
    mit Silikon-Dichtung:
    T200 - P1 - D
    T200 - P1 - W
    ASD-TEW-FU1.440410 dB> 250 HzHohne Dichtung:
    T400 - N1 - D
    ASM-EWEW-FU1.440415 dB, 25 dB> 250 HzVohne Dichtung:
    T400 - N1 - D
    T400 - N1 - W
    ASM-BEW-AL-BI1.440415 dB, 25 dB> 250 HzVmit Silikon-Dichtung:
    T200 - P1 - D
    T200 - P1 - W
    ASSDW-FU1.440410 dB, 20 dB> 250 HzVohne Dichtung:
    T400 - N1 - D
    SDK 1.44045 dB - 15 dB> 500 HzVohne
    KSD-EWEW-FU1.4404 / 1.475125 dB> 100 HzH, Vohne Dichtung:
    T400 - N1 - D
    T400 - N1 - W
    KSD-ALBIEW-AL-BI1.4404 / 1.475125 dB> 100 HzH, Vmit EPDM-Dichtung:
    T120 - P1 - D
    T120 - P1 - W
    mit Silikon-Dichtung:
    T200 - P1 - D
    T200 - P1 - W

    Dämpfung:
    Hierbei handelt es sich um Dämpfungsklassen. Genaueres Dämpfungsspektrum im technischen Datenblatt.

    Einbau:
    H = Horizontal, V = Vertikal, Montageanleitung des Abgassystems beachten

    Klassifizierung:
    Entspricht der Klassifizierung des gewählten Anschlusssystems

     = Einsatzmöglichkeiten sind im Einzelfall abzuklären.

    Für Heizkessel und BHKW

    SystemÖlGasFBAnschluss-
    sytem
    MaterialWIGDämpfungFrequenz-
    bereich
    EinbauKlassifizierung
    ASD-PP  EW-PPSPP 20 dB, 30 dB> 250 HzH, V mit EPDM-Dichtung:
    T120 - H1 - D
    T120- H1 - W
    ASD-H EW-KL1.440420 dB, 25 dB, 30 dB> 500 HzH, V konisch dichtend:
    T400 - H1 - D
    T400 - H1 -W
    ASD-TWPL  TWIN-PLPP / 1.4301 ab 20 dB> 250 HzH, Vmit EPDM-Dichtung:
    T120 - H1 - D
    T120 - H1 - W
    RSD-PP EW-PPSPP 20 dB, 25 dB> 40 HzH, VT120 - H1 - W

    ​​​​​​Für BHKW

    SystemDieselGasFBAnschluss-
    sytem
    MaterialWIGDämpfungFrequenz-
    bereich
    EinbauKlassifizierung
    AED-KL EW-KL1.440415 dB, 25 dB> 250 HzH, V konisch dichtend:
    T400 - H1 - D
    T400- H1 - W
    AED-FL Alu-Flansch1.440415 dB, 25 dB> 250 HzH, V T200 - H1 - D
    T200- H1 - W
    AEL-KL EW-KL1.440415 dB, 25 dB> 250 HzVohne Dichtung:
    T400 - N1 - D
    T400 - N1 - W
    AEL-FL Alu-Flansch1.440415 bD, 25 dB> 250 HzVT200 - H1 - D
    T200 - H1 - W
    KED-KL EW-KL1.440435 dB, 45 dB> 100 HzH, Vkonisch dichtend:
    T400 - H1  -D
    T400 - H1 - W
    KED-FL Alu-Flansch1.440435 dB, 45 dB> 100 HzH, VT200 - H1 - D
    T200 - H1 - W
    KEL-KL EW-KL1.440435 dB> 100 HzVkonisch dichtend:
    T400 - H1 - D
    T400 - H1 - W
    KEL-FL Alu-Flansch1.440435 dB> 100 HzVT200 - H1 - D
    T200 - H1 - W
    RED-FL Alu-Flansch1.440435 dB75 - 160 HzH, VT200 - H1 - D
    T200 - H1 - W
    MSD-PP05 EW-PPSPP5 dB V

    Für Biomasse

    SystemBiomasseVentilatorenAnschluss-
    sytem
    MaterialWIGDämpfungFrequenz-
    bereich
    EinbauKlassifizierung
    AVD-FWerksnormflansch1.440415 dB> 250 HzH, V T200 - H1 - D
    T200- H1 - W

    Hier ein übersichtlicher Vergleich unserer Schalldämpfer zum Downlaod:

    Für Heizkessel

    Für BHKW

    Für Heizkessel & BHKW

    Für Biomasse

    Charakterystyka



    Zalety oferty tłumików hałasu Jeremias:

    • Urozmaicona oferta standardowych tłumików do wielu obszarów zastosowania
    • Indywidualne doradztwo
    • Produkcja tłumików  zgodnie z życzeniem Klienta
    • Realizacja rozwiązań nietypowych
    • Pomiary akustyczne na miejscu (po uzgodnieniu)
    • Pomiary techniczno -akustyczne urządzeń
    • Własne laboratorium dźwiękowe

    Dobór tłumika

    Trotz der Vielfalt an unterschiedlichen Schalldämpfertypen und -baureihen ist die Auswahl des passenden Abgasschalldämpfers für die jeweilige Anwendung kein Hexenwerk. Nach fünf einfachen Schritten ist der passende Schalldämpfer gefunden.

    Beachten Sie dabei die aufgeführte Reihenfolge um den richtigen Schalldämpfer auszumachen.

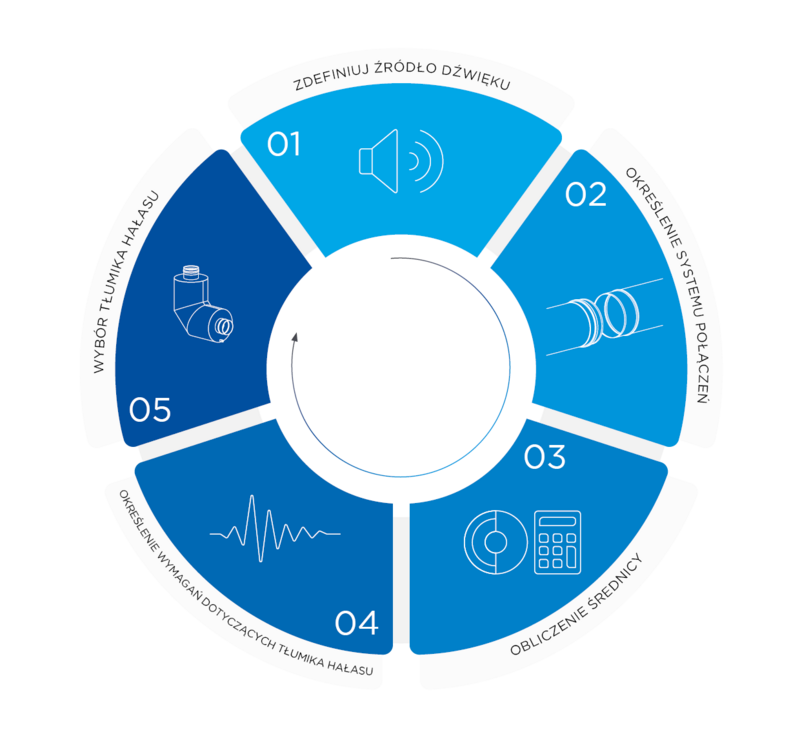

    In 5 Schritten zum ZielBeispiel
    1. Schallquelle definieren

    Brennwertkessel

    Feuchte Betriebsweise

    Max. Förderdruck von 70 Pa

    Ca. 75 °C Abgastemperatur

    2. Anschlusssystem bestimmen

    Abgassystem EW-AL-BI

    Geeignet für kondensierenden Betrieb

    Überdruckdicht bis 200 Pa

    Temperaturbeständig bis 200 °C

    3. Querschnitt berechnenØ 130 mm
    4. Schalldämpferanforderungen ermitteln

    Schalldämpfung im hoch- und mittelfrequenten Frequenzbereich

    Zielpegel: Reduzierung um 12 dB

    Durchgangselement, Einbau horizontal

    5. Schalldämpfertyp auswählenAbsorptionsschalldämpfer



    Ergebnis



    ASD-B-ECO 15 130 oder

    ASD-ALBI...15 130

    Einen aktuellen Überblick über die Jeremias Standardschalldämpfer finden Sie in unserer Preisliste bzw. Produktübersicht unter

    Downloads



    Sollten Sie bei der Auswahl des geeigneten Schalldämpfers Fragen haben oder eine spezielle Sonderauslegung benötigen, steht Ihnen unser Expertenteam jederzeit gerne mit Rat und Tat zur Seite.

    Jeremias Schalldämpfer-Hotline:            Tel. +49 9832 68 68 8001

    Pomiar dźwięku

    Messung der Emissionswerte

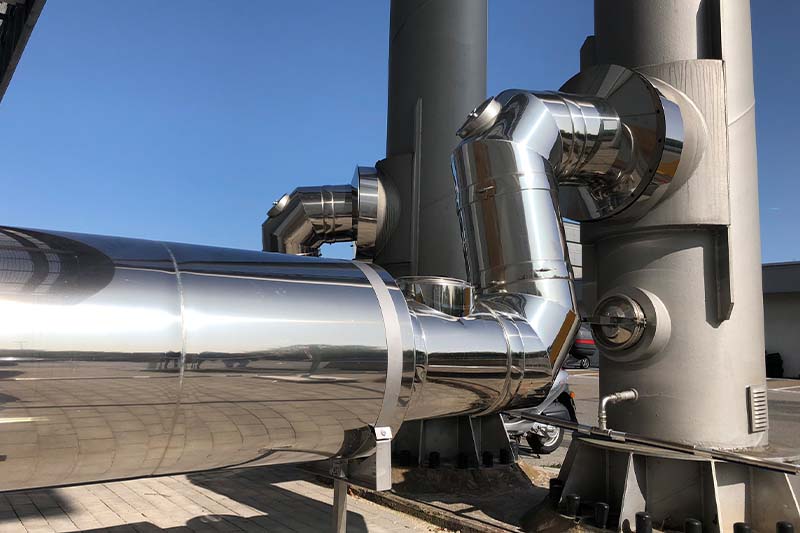

    Abgasleitungen aus Edelstahl sind materialbedingt sehr gute Schallleiter. Von der Heizungsanlage erzeugter Schall wird über die Abgasleitung und den Schornstein an die Mündung übertragen und dort an die  Umwelt abgestrahlt. Dabei muss der Schallpegel an der Schornsteinmündung die laut Gutachten vorgeschriebenen Emissionsgrenzwerte einhalten. Gerne führt unser speziell geschultes Personal Schallmessungen an der Schornsteinmündung nach DIN EN 45 635 Teil 47 für Sie durch.

    Leistungsumfang Schallmessung

    • Begutachtung der Anlage vor Ort

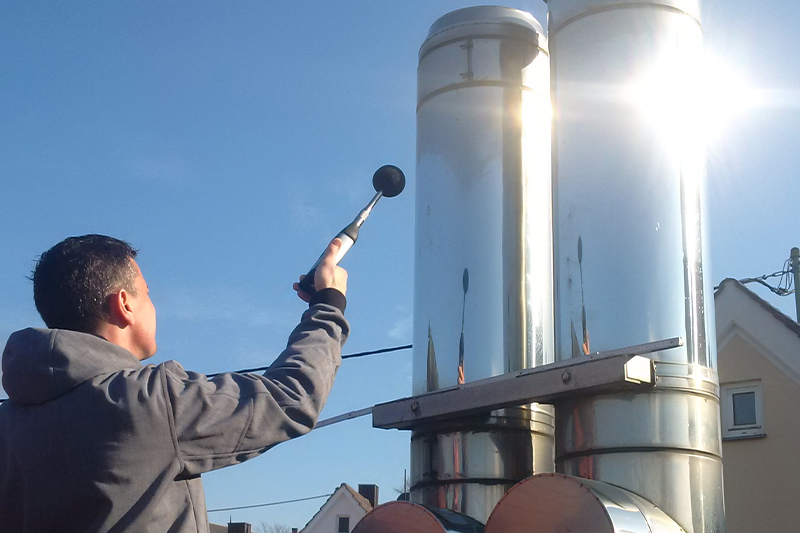

    • Messung des Emissionsschallpegels an der Schornsteinmündung
    • Verwendung eines Schallpegelmessgeräts der höchsten Genauigkeitsklasse 1
    • Messung Ruhe- / Grundgeräuschpegel
    • Prüfung auf tieffrequente Bereiche
    • Messprotokoll mit Summenpegel und Schallspektrum

    Die gewonnenen Daten können für eine optimale Schalldämpferauslegung verwendet werden.

    SCHALLMESSUNG IN DER PRAXIS

    Mit einem Schallanalysator messen wir die Schallemission der Anlage in 1 Meter Abstand zur Schornsteinmündung.
    Aus den Ergebnissen dieser Emissionsmessung lassen sich dann die erreichten Schallimmissionswerte beispielsweise in benachbarten Wohngebieten von Gutachtern oder Ingenieurbüros berechnen.

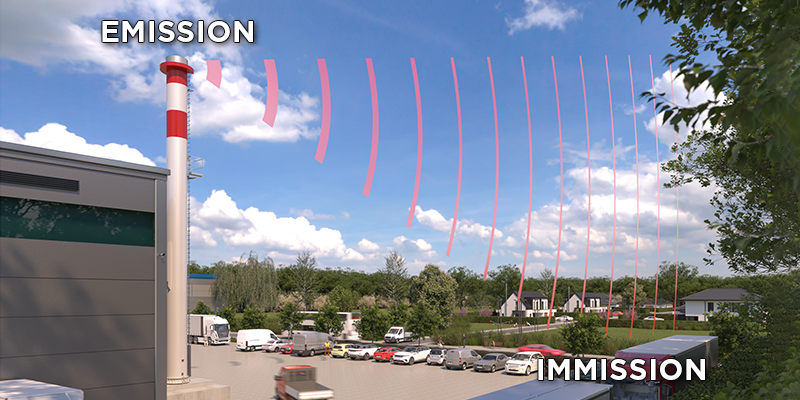

    Lärmschutzvorschriften

    Die verursachten Abgasgeräusche von Heiz- und Energieanlagen können in der eigenen Wohnung, beim direkten Nachbarn oder in größerer Entfernung zur Lärmbelästigung werden. Der aus den Immissionswerten gebildete Beurteilungspegel darf die folgenden Immissionsricht-/Grenzwerte der Länder nicht überschreiten:

    DeutschlandImmissionsrichtwert dB (A)
    TA-Lärm (August 1998)tagsnachts
    Industriegebiete7070
    Gewerbegebiete6550
    Kerngebiete /
    Dorf- und Mischgebiete
    6045
    Allgemeine Wohnungsgebiete und Kleinsiedlungen5540
    Reine Wohngebiete5035
    Kurgebiete4535

    DIN 45680

    Als Zusatz zur TA-Lärm in Deutschland bewertet die DIN 45680 tieffrequente Geräusche im Bereich der Terzbänder mit den nominalen Mittenfrequenzen von 8 bis 100 Hertz (HZ). Wird die Wahrnehmungsschwelle für eine Frequenz dieses Bereiches in schutzbedürftigen Räumen innerhalb eines Gebäudes überschritten, sind Maßnahmen zur Lärmreduzierung an der Schallquelle vorzunehmen, selbst wenn die Anforderungen der TA-Lärm eingehalten werden.

    ÖsterreichImmissionsgrenzwert db (A)
    ÖNORM S 5021 (April 2010)tagsabendsnachts
    Gebiet mit besonders großer Schallemission (z.B. Industriegebiete)---
    Gebiet für Betriebe mit gewerblichen und industriellen Gütererzeugungs- und
    Dienstleistungsstätten
    656055
    Kerngebiet (Büros, Geschäfte, Handel, Verwaltung, Wohnungen), Betriebe ohne Schallemission605550
    Städtisches Wohngebiet, Gebiet für Bauten land- und forstwirtschaftlicher Betriebe mit Wohnungen555045
    Wohngebiet in Vororten, Wochenendhausgebiet, ländliches Wohngebiet504535
    Ruhegebiet, Kurgebiet454035
