Systemicon Leichtbauschornstein

    Ognioodporne obudowy komina (szacht kominowy)

    Przejscia przez ścianę, strop

    Szybkie i łatwe do zainstalowania rozwiązania dla nowych budynków lub renowacji

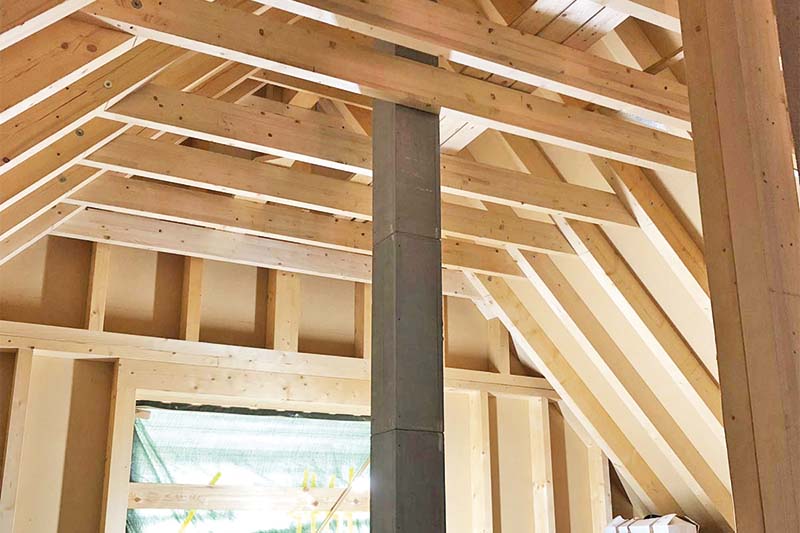

    Nasze lekkie i łatwe w montażu kominy mają bardzo dobre właściwości izolacyjne
    i dlatego mogą być instalowane w niewielkiej odległości od palnych elementów budynku. W zależności od zastosowania, lekki komin z płyt ogniotrwałych
    z krzemianu wapnia jest wyposażony w różne rury wewnętrzne Jeremias lub alternatywnie służy jako trzon montażowy dla rur wewnętrznych z certyfikatem CE.

    Do kominków na paliwa stałe polecamy systemy FURADO-F lub FURADO-F-LAS (do pracy niezależnej od powietrza w pomieszczeniu). W przypadku eksploatacji kominka olejowego lub gazowego system FURADO-A lub oszczędzający miejsce FURADO-A-LA30 to pierwszy wybór.

    Dzięki naszym kanałom przeciwpożarowym LUX-NOVA lub LUX-ECO istnieje również możliwość wyboru innowacyjnych rozwiązań dla kanałów ściennych, sufitowych lub dachowych dla przewodów kominowych.


    Szachty i przejścia ognioodporne

    FURADO-F

    Obudowa komina dla urządzeń grzewczych na paliwa stałe

    • Bardzo dobre właściwości izolacyjne
    • Niewielkie, minimalne odległości od elementów palnych
    • Zastosowanie w nowym budownictwie i przy renowacji istniejących kominów

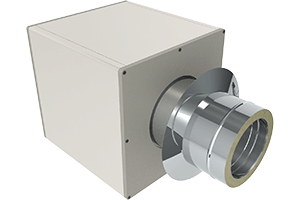

    LUX-NOVA

    Ognioodporne przejście przez ścianę lub dach LUX-NOVA

    • Przejście dla instalacji spalinowej/dymowej przez ściany, stropy
      które są wykonane z materiałów palnych (np: drewno, ściana szkieletowa)
    • Możliwość wykonania pod indywidualną grubość ściany
    • Możliwość zastosowania dla ścian wewnętrznych oraz zewnętrznych

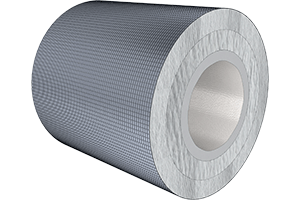

    LUX-ECO

    Ognioodporne przejście przez ścianę, strop lub dach dla izolowanych rur dymowych/spalinowych

    • Zalecane jako przejście ognioodporne dla dachów spadzistych
    • Przejście przez ścianę, strop lub dach z możliwością skrócenia do odpowiedniej długości
    • Szybki i łatwy montaż

    Porownanie systemów

    Nasze lekkie obudowy kominów i ognioodporne przejścia przez ścianę lub dach spełniają różne wymagania i odpowiadają aktualnym kryteriom normy DIN 18160. Duża różnorodność szachtów jest możliwa dzięki użytym materiałom odpornym na wysokie temperatury dostosowanych do najróżniejszych typów kominków.

    SystemOlejGasPaliwo stałeTemp.     MateriałGrubośćIzolacjaKlasa ciśnieniowa    Certyfikat CEKlayfikacja
    FURADO-F≤ 400°CObudowa komina z ognioodpornej
    płyty krzemianowo-wapiennej
    Szacht
    50 mm
    25 mm
    Izolacja
    N10036 CPR 9174 078T400 – N1 – D – V3 – L50050 – Gxx
    Z - 7.1 - 3479 /
    Z - 7.1 - 3482
    T400 - N1 - D - 3 - G50 - LA90
    ≤ 600°CSzacht
    60 mm
    25 mm
    Izolacja
    N10036 CPR 9174 073T600 – N1 – D – V3 – L50050 – Gxx
    Z - 7.4 - 3483T600 – N1 – D – 3 – G50 – LA90
    FURADO-F-LAS≤ 400°CObudowa komina z ognioodpornej
    płyty krzemianowo-wapiennej
    Szacht
    50 mm
    25 mm
    Izolacja
    N1Z - 7.1 - 3480T400 - N1 - D - 3 - G50 - LA90

























    FURADO-A /
    FURADO-PPS

     ≤ 120°C

























    Obudowa komina z ognioodpornej
    płyty krzemianowo-wapiennej

    Szacht
    60 mm
    bez
    Izolacji
    H1
    5000 Pa
    0036 CPR 9174 075EW-PPS < DN 200
    T120 - H1 - W2 - O00 - LI - E - U0
    EW-PPS ≥ DN 200
    T120 - P1 - W2 - O00 - LI - E -U0
    EW-PP-FLEX DN 060 - ≤ DN 100
    T120 - H1 - W2 - O00 - LI - E - U0
    EW-PP-FLEX > DN 100 - DN 160
     ≤ 160°CSzacht
    60 mm
    bez
    Izolacji
    H1
    5000 Pa
    0036 CPR 9174 074T160 – N1 – W – V2 – L50050 – O00 (LA90)
    T160 – P1 – W – V2 – L50050 – O00 (LA90)
    T160 – H1 – W – V2 – L50050 – O00 (LA90)
    Z - 7.4 - 3478T160 – N1 – W – 2 – O00 – LA90
    T160 – P1 – W – 2 – O00 – LA90
    T160 – H1 – W – 2 – O00 – LA90
     ≤ 160°CSzacht
    50 mm
    bez
    Izolacji
    H1
    5000 Pa
    0036 CPR 9174 074T160 – N1 – W – V2 – L50050 – O00 (LA30)
    T160 – P1 – W – V2 – L50050 – O00 (LA30)
    T160 – H1 – W – V2 – L50050 – O00 (LA30)
    Z - 7.4 - 3478T160 – N1 – W – 2 – O00 – LA30
    T160 – P1 – W – 2 – O00 – LA30
    T160 – H1 – W – 2 – O00 – LA30
     ≤ 200°CSzacht
    50 mm
    25 mm
    Izolacja
    H1
    5000 Pa
    0036 CPR 9174 074T200 – N1 – W – V2 – L50050 – O00 (LA90)
    T200 – P1 – W – V2 – L50050 – O00 (LA90)
    T200 – H1 – W – V2 – L50050 – O00 (LA90)
    Z - 7.1 - 3482T200 – N1 – W – 2 – O00 (LA90)
    T200 – P1 – W – 2 – O00 (LA90)
    T200 – H1 – W – 2 – O00 (LA90)
     ≤ 400°CSzacht
    50 mm
    25 mm
    Izolacja
    H1
    5000 Pa
    0036 CPR 9174 074T400 – N1 – W – V2 – L50050 – Oxx (LA90)
    T400 – H1 – W – V2 – L50050 – Oxx (LA90)
    Z - 7.1 - 3482T400 – N1 – W – 2 – Oxx (LA90)
    T400 – P1 – W – 2 – Oxx (LA90)
    T400 – H1 – W – 2 – Oxx (LA90)
     ≤ 600°CSzacht
    60 mm
    25 mm
    Izolacja
    0036 CPR 9174 074T600 – N1 – W – V2 – L50050 – Oxx (LA90)
    T600 – H1 – W – V2 – L50050 – Oxx (LA90)
    Z - 7.4 - 3483T600 – N1 – W – 2 – O50 – LA90
    T600 – P1 – W – 2 – O50 – LA90
    T600 – H1 – W – 2 – O50 – LA90
    FURADO-A-LA30  ≤ 120°CObudowa komina z ognioodpornej
    płyty krzemianowo-wapiennej
    Szacht
    25 mm
     H1
    5000 Pa
    Z - 7.4 - 3543T120 - H1 - W - 2 - O00 - LA30
    LUX-NOVA≤ 400°CObudowa z materiału odpornego na wysokie temperatury   Z - 7.4-3487T400 - L00
    LUX-ECO≤ 400°CObudowa z materiału odpornego na wysokie temperatury   Z - 7.4-3469T400 - L00

    UWAGA

    xx Odległość od materiału palnego zależy od średnicy, więcej informacji w dostępnej na naszej stronie Deklaracji właściwości użytkowych

    Porównanie systemów w PDF

    Zalety lekkich kominów i kanałów ogniodpornych

    LEKKIE KOMINY I PRZEPUSTY PRZECIWPOŻAROWE CHARAKTERYZUJĄ SIĘ:

    • Certyfikat CE
    • Bezpieczna technika przyłączeniowa dzięki połączeniu na szew schodkowy (lub złącze wtykowe dla FURADO-A-LA30)
    • Duża różnorodność: różne rozwiązania szybów i rur wewnętrznych dla różnych typów kominków
    • Poręczny i gotowy do montażu system
    • Niski ciężar elementów wału (tylko 300kg/m3)
    • Bardzo dobre właściwości izolacyjne
    • Odpowiedni do pracy na mokro
