    Szybkie i łatwe w montażu rozwiązanie gwarantujące wysoką ognioodporność

    Ognioodporne przejście LUX-ECO

    Przejście przez ścianę, strop lub dach dla izolowanych rur dymowych/spalinowych

    Informacje techniczne

    Opis



    Przejście ognioodporne dla instalacji spalinowej/dymowej przez ściany, stropy, które są wykonane z materiałów palnych (np: drewno, ściana szkieletowa)



    Materiał

    Niepalne włókna szklane (Variotherm)

    Średnica wewnętrzna (DN)

    Maks. 250 mm

    Długość

    500 mm lub 1000 mm, możliwość skrócenia do wymaganej długości

    Grubość ściany

    Maks. 360 mm



    Grubość stropu

    Maks. 500 mm

    LUX-ECO50 (500 mm)

    DN Ø izolowana rura dymowa/spalinowa w mm:
    130 / 150 / 180 / 200 / 250

    Średnica wewnętrzna (wewnątrz - Ø w mm):
    210 / 230 / 260 / 280 / 330

    Wymiary montażowe (zewnątrz - Ø w mm):

    380 / 400 / 430 / 450 / 500

    LUX-ECO100 (1000 mm)

    DN Ø izolowana rura dymowa/spalinowa w mm:
    130 / 150 / 180 / 200 / 250

    Średnica wewnętrzna (wewnątrz - Ø w mm):
    210 / 230 / 260 / 280 / 330

    Wymiary montażowe (zewnątrz -Ø w mm):

    380 / 400 / 430 / 450 / 500

    Zastosowanie

    • Przejście ognioodporne przez ściany, stropy dla izolowanych przewodów spalinowych / dymowych
    • Maksymalna długość stosowania przejścia jako przepust przez ścianę ≤ 360 mm (szczegóły montażu znajdują się w instrukcji montażu)
    • Maksymalna długość stosowania przejścia jako przepust przez strop/dach ≤ 500 mm (szczegóły montażu znajdują się w instrukcji montażu)

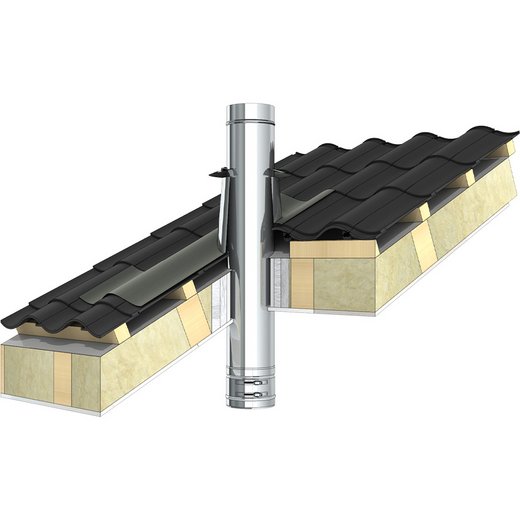

    • Zalecane jako przejście ognioodporne dla dachów spadzistych

    Cechy szczególne

    • Przejście przez ścianę, strop lub dach z możliwością skrócenia do odpowiedniej długości
    • Maks. długość przy zastosowaniu jako przejście przez ścianę ≤ 360 mm (więcej informacji w instrukcji montażu)
    • Maks. długość przy zastosowaniu jako przejście przez strop lub dach ≤ 500 mm
    • Proszę zwrócić uwagę na informacje w instrukcji montażu/dokumencie dopuszczenia
    • Maksymalna temperatura spalin w przewodzie kominowym 400 °C (T400)
    • Modułowe, zwarte rozwiązanie
    • Szybki i łatwy montaż
    LUX - ECO
    NUMER DOPUSZCZENIA
    Z - 7.4 - 3469

    (dla ścian maks. grubość 360 mm, dla stropów i dachów maks. grubość 500 mm)

    25 lat gwarancji!
