Systemicon LAS-Schornstein

    Koncentryczne systemy powietrzno-spalinowe

    Systemy kominowe dla urządzeń pracującyh niezależnie od wentylacji pomieszczenia

    Stały rozwój urządzeń grzewczych wymaga od producentów kominów ciągłego doskonalenia systemów kominowych i wprowadzania nowych rozwiązań. Stosunkowo młode rozwiązanie – kotły kondensacyjne na stałe zagościły w domowych instalacjach grzewczych. Dzięki wysokiej sprawności i wydajnej pracy, zwłaszcza z niskotemperaturowymi systemami grzewczymi (ogrzewanie podłogowe, ogrzewanie płaszczyznowe, grzejniki konwekcyjne), inwestorzy coraz częściej wybierają ten rodzaj kotłów.



    System kominowy dedykowany do kotłów kondensacyjnych ma zupełnie inną konstrukcję, niż kominy stosowane do kotłów z otwartą komorą spalania. Koncentryczny system powietrzno-spalinowy zapewnia jednocześnie odprowadzenie spalin z kotła kondensacyjnego, oraz doprowadzenie powietrza do spalania. Jedyne o co musimy zadbać dodatkowo, to właściwa wentylacja pomieszczenia kotłowni.

    Systemy powietrzno-spalinowe zbudowane są z dwóch rur: wewnętrznej, którymi odprowadzane są spaliny i zewnętrznej, którymi doprowadzane jest powietrze.



    Na całej długości odcinka dwuściennego zachodzi dodatkowa wymiana ciepła pomiędzy spalinami
    i powietrzem, dzięki czemu wzrasta sprawność całego układu kocioł-komin.

    W firmie Jeremias produkujemy kilka różnych rodzajów kominów koncentrycznych, stosowanych
    w różnych aplikacjach. Inne systemy dedykowane są do małych mocy i pojedynczych urządzeń, a inne do kilku kotłów łączonych w kaskadę. Bardzo popularne są również koncentryczne systemy zbiorcze, dzięki którym możemy jednym wspólnym kominem odprowadzać spaliny i zasilać powietrzem kilka kotłów zamontowanych na różnych kondygnacjach.



    Zbiorczy system powietrzno-spalinowy doskonale sprawdza się w budownictwie wielorodzinnym
    i z powodzeniem zastępuje kominy murowane dając większą swobodę projektowania (nie wymaga fundamentów) i oszczędność powierzchni (zajmuje nawet kilka razy mniej miejsca od tradycyjnych systemów pojedynczych).

    Systemy powietrzno-spalinowe są również bardzo ekologicznym i ekonomicznym rozwiązaniem. Wymuszony wentylatorem przepływ spalin i powietrza pozwala stosować dużo mniejsze średnice przewodów, w porównaniu z kotłami wymagającymi naturalnego ciągu kominowego. Mniejsze zużycie surowców, dużo niższa cena i prostota montażu są dodatkowymi atutami na rzecz systemów koncentrycznych i zachęcają do ich stosowania.





    Projektanci, wykonawcy i użytkownicy systemów koncentrycznych używają różnych nazw dla tych samych systemów, co niekiedy może prowadzić do pomyłek i nieporozumień. Jako synonimy systemu powietrzno-spalinowego stosowane są zwroty: SPSsystem spalinowo-powietrznysystem koncentrycznykomin do kotła kondensacyjnego.


    Nasze systemy koncentryczne

    TWIN

    Koncentryczny system odprowadzania spalin

    • Połączenie kielichowe mufa/zyka z wewnętrzną uszczelką w rdzeniu spalinowym
    • Kompatybilny z innymi systemami Jeremias
    • Materiał rury wewnętrznej 1.4301 / 1.4404
    • Płaszcz zewn. malowany na biało

    TWIN-GAS

    Koncentryczny system kominowy dla kominków gazowych

    • Szczelny płaszcz powietrzny (do 200 Pa)
    • Rura wewnętrza wykonana z 1.4404 (316L)
    • Silikonowa uszczelka wargowa zapobiega wyciekowi powietrza w pomieszczeniu, w którym zainstalowano urządzenie

    TWIN-PL

    Koncentryczny system powietrzno-spalinowy

    • Połączenie kielichowe mufa/zyka z wewnętrzną uszczelką EPDM
    • Kompatybilny z systemami EW-PPS, EW-PP FLEX
    • Materiał rury wewnętrznej PP

    TWIN-P

    Szczelny, koncentryczny system odprowadzania spalin

    • Połączenie kielichowe (wtykowe) mufa/nypel z wewnętrzną uszczelką EPDM
    • Stal nierdzewna - połysk 1.4404 (316L) / 1.4571 (316Ti)
    • Odporny na działanie warunków atmosferycznych.

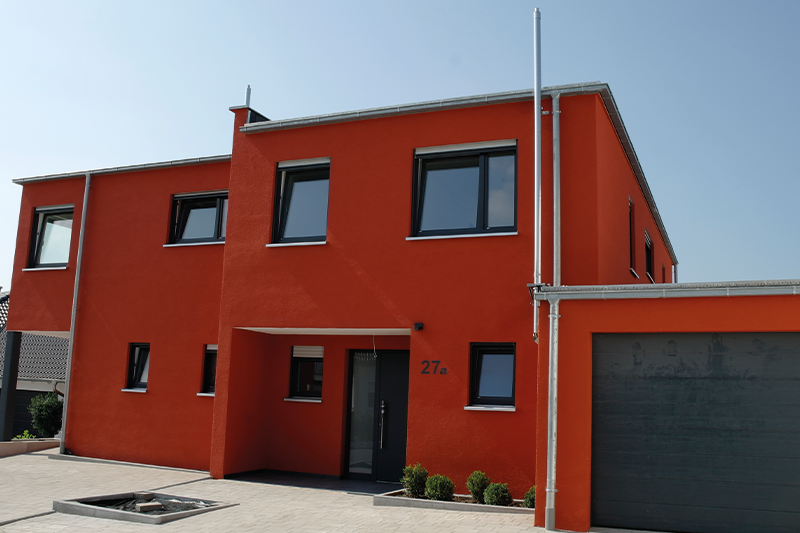

    • Umożliwia montowanie do zewnętrznej elewacji budynku

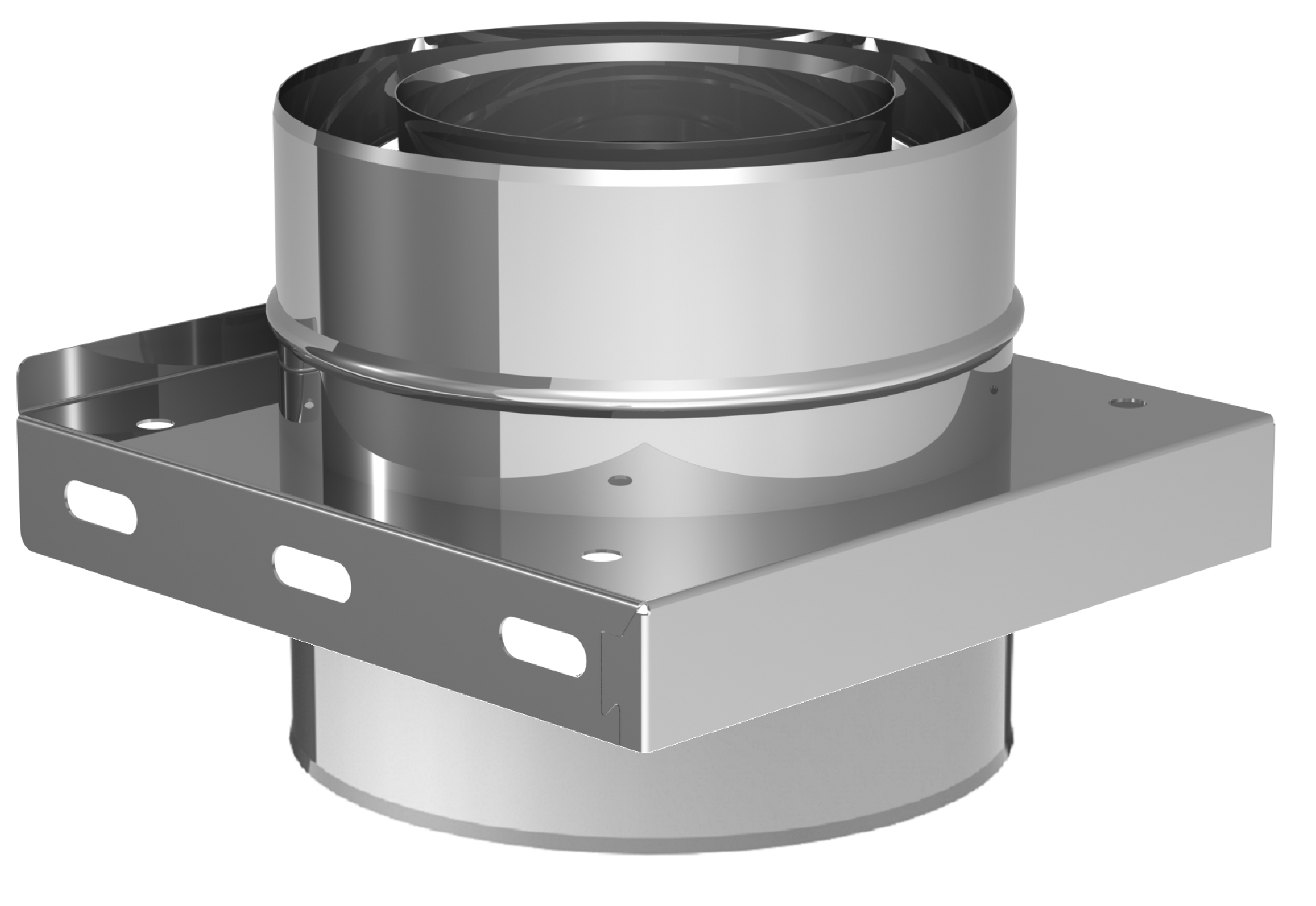

    CLV-zbiorczy

    Zbiorczy system kominowy

    • Zbiorczy koncentryczny system odprowadzania spalin
    • Kompatybilny z innymi systemami Jeremias
    • Materiał rury wewnętrznej 1.4521 / 1.4303 / 1.4404
    • Płaszcz zewn. 1.4301

    System CLV-KAS Kaskada

    Zbiorczy system kominowy Kaskada CLV

    • Zbiorczy system odprowadzania spalin z kilku kotłów
    • Kompatybilny z innymi systemami Jeremias
    • Materiał rury wewnętrznej 1.4521 / 1.4301 / 1.4404
    • Płaszcz zewn. 1.4301

    Porownanie systemów

    Nasze koncentryczne systemy kominowe są dostępne dla różnych zastosowań, w różnych wzorach, materiałach i opcjach kolorystycznych. Aby uzyskać wyraźne porównanie naszych koncentrycznych kominów LAS, proszę kliknąć tutaj:

      ↵

    SystemOlejGasPaliwo stałeTemp.MaterialGrubośćWIGDKlasa ciśnieniowaCertyfikat CEKlasyfikacja
    TWIN-GAS  ≤ 400 °C
    ≤ 600 °C
    wew: 1.4404
    zew: 1.4301
    wew 0,5 mm
    zew: 0,5 mm
    N1 Podciśnienie0036 CPR 9174 078T400 - N1 - W - V2 - L50040 - O50
    T600 - N1 - W - V2 - L50040 - O50
    TWIN-GAS-VISION
    Verbindungsleitung
      ≤ 400 °C
    ≤ 600 °C
    innen: 1.4404
    außen: 1.4301
    wew: 0,5 mm
    zew: 0,5 mm
    N1 Podciśnienie0036 CPR 9174 090T400 - N1 - W - V2 - L50040 - O100M
    T600 - N1 - W - V2 - L50040 - 0100M
    TWIN-PL *
    < DN 200
     ≤ 120 °Cwew: PP
    zew: ocynkowany
    malowany
    proszkowo
    zew: 2,0 mm
    wew: 0,5 mm
    H1
    5000 Pa
    0036 CPR 9174 043T120 - H1 - W2 - O00 - LI - E - U0
    TWIN-PL *
    ≥ DN 200
     ≤ 120 °Czew: PP
    zew: ecynkowany
    malowany
    proszkowo
    innen: 2,0mm
    außen: 0,5 mm
    P1
    200 Pa
    0036 CPR 9174 043T120 - P1 - W2 - O00 - LI - E - U0
    TWIN-P
    < DN 200
     ≤ 120 °Czew: PP
    wew: 1.4301
    innen: 2,0 mm
    außen: 0,5 mm
    H1
    5000 Pa
    0036 CPR 9174 043T120 - H1 - W2 - O00 - LE - E - U0
    TWIN-P
    ≥ DN 200
     ≤ 120 °Czew PP
    wew: 1.4301
    innen: 2,0 mm
    außen: 0,5 mm
    P1
    200 Pa
    0036 CPR 9174 043T120 - P1 - W2 - O00 - LE - E - U0
    TWIN-P (V)
    DN 60-110
     ≤ 120 °Cizew: PP
    wew: 1.4301
    innen: 2,0 mm
    außen: 0,5 mm
    H1
    5000 Pa
    0036 CPR 9174 043T120 - H1 - W2 - O00 - LE - E - U0
    TWIN-P (CU)
    DN 60-110
     ≤ 120 °Czew: PP
    wew: 1.4301
    innen: 2,0 mm
    außen: 0,5 mm
    P1
    200 Pa
    0036 CPR 9174 043T120 - H1 - W2 - O00 - LE - E - U0

    UWAGA
    * Montaż tylko w budynku jako przewód spalinowy

    Porównanie systemów w  PDF

    Charakterystyka

    Nasze koncentryczne systemy odprowadzania spalin charakteryzują się:

    • Wysoką jakością oraz trwałością

    • Modułową, zwartą budową

    • Odpornością na działanie kondensatu ze spalin

    • Aktualnymi certyfikatami CE i dopuszczenia

    • Łatwym i szybkim montażem

    • Kompatybilnością z innymi systemami Jeremias
